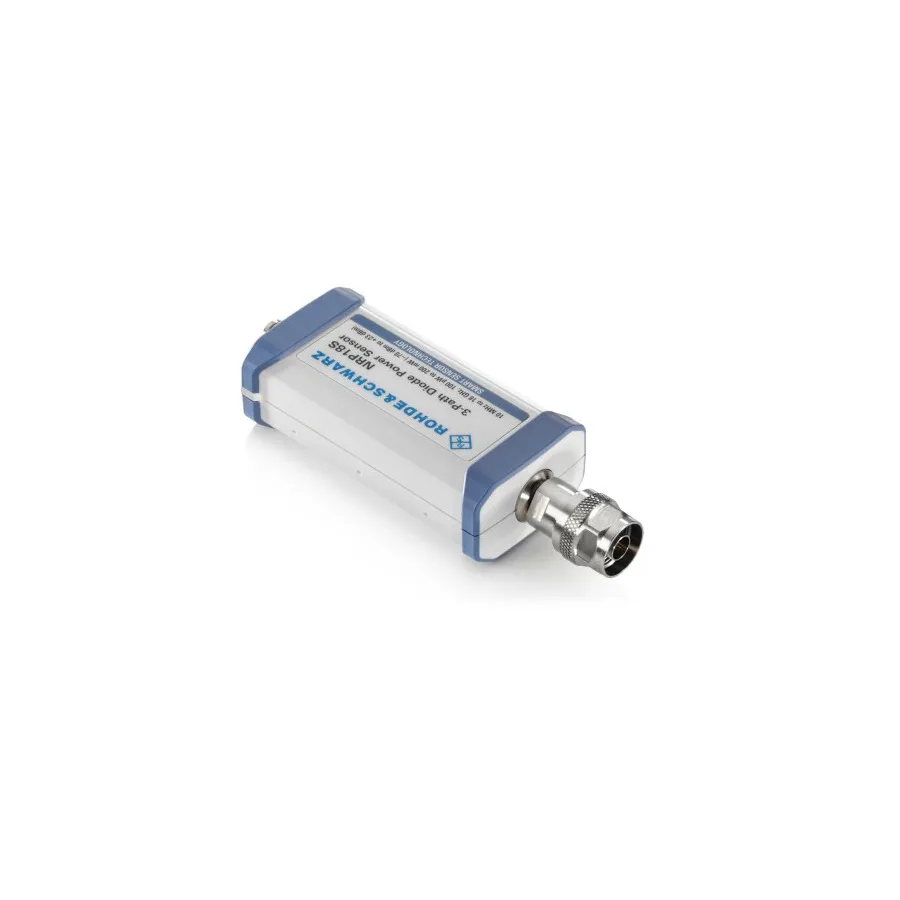

Rohde & Schwarz NRP18S-25 Three Path Diode Power Sensor

Огляд

Rohde & Schwarz NRP18S-25 — це трьохстежковий діодний датчик потужності для вимірювання потужності RF та мікрохвильових сигналів через USB у діапазоні від 10 MHz до 18 GHz. Датчик використовує три окремі діодні стежки для досягнення високоточного вимірювання середньої потужності незалежно від типу модуляції. З діапазоном вимірювання від 100 pW до 200 mW та динамічним діапазоном 93 dB, NRP18S-25 усуває артефакти вимірювання від гармонік та сигналів, що перешкоджають.

Основні характеристики

• Трьохстежкова діодна архітектура з перекриттям 6 dB для плавних переходів
• Діапазон вимірювання: 100 pW to 200 mW з вихідним ослабленням 25 dB
• Діапазон частот: 10 MHz to 18 GHz
• Динамічний діапазон 93 dB з нижньою межею вимірювання –70 dBm
• Повна характеризація для мінімізації невизначеності вимірювання
• USB з'єднання через USBTMC інтерфейс для прямої інтеграції з ПК
• Винятково висока швидкість вимірювання: 50 000 показань/s, 10 000 синхронізованих вимірювань/s
• Роз'єм Type N Male з відсунімними кабелями
• Розумна функція усереднення мінімізує час вимірювання
• Вбудований порт синхронізації для автоматизованої інтеграції системи
• Світлодіодний індикатор стану для швидкої перевірки стану датчика

Застосування

• Вимірювання потужності RF та мікрохвильового сигналу
• Перевірка потужності модульованого сигналу незалежно від форми хвилі
• Швидке виявлення перехідних процесів потужності
• Тестування антен та ліній передачі
• Аналіз мережи та перевірка компонентів
