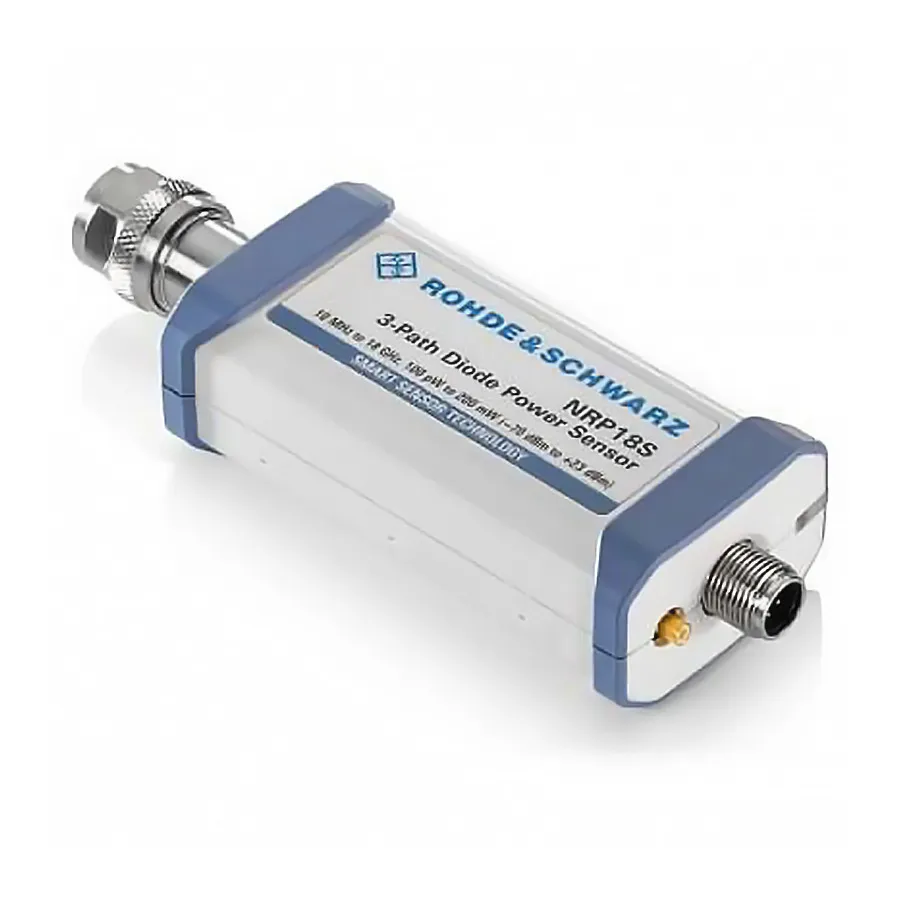

Rohde & Schwarz NRP18S Diode Power Sensor

Огляд

Rohde & Schwarz NRP18S — тризасадовий діодний датчик потужності для широкосмугових RF вимірювань від 10 МГц до 18 ГГц. На основі передової тризасадової технології забезпечує виключну точність вимірювання у динамічному діапазоні -70 dBm до +23 dBm (93 дБ), ідеальний для складних вимірювальних систем та вимірювань низькорівневих сигналів. Датчик можна експлуатувати з базовим блоком NRP2, через USB/LAN з ПК або інтегрувати з багатьма інструментами Rohde & Schwarz.

Основні характеристики

• Тризасадова діодна технологія датчика для зменшення шуму вимірювання
• Діапазон частот: 10 МГц-18 ГГц
• Діапазон вимірювання: -70 dBm до +23 dBm (100 pW-200 mW)
• Динамічний діапазон: 93 дБ з низьким рівнем шуму вимірювання
• Швидкість вимірювання: >50 000 зчитувань/с
• Керовані вимірювання: до 10 000 за секунду
• Порт тригера безпосередньо на датчику
• Варіанти підключення USB та LAN (варіант SN)
• Робота веб-клієнта через браузер

Застосування

• Вимірювання RF потужності в системах зв'язку
• Інтеграція з генератором сигналів та аналізатором спектра
• Вимірювання потужності мережевого аналізатора
• Виявлення та вимірювання низькорівневих сигналів
• Віддалені вимірювання на великих відстанях (моделі з LAN)

Компенсації

• Компенсація втрат кабелю та відбиття
• Корекція S-параметрів
• Гамма-корекція для підвищення точності вимірювання
