Keysight N8486DG/200 датчик потужності G-діапазону
Keysight N8486DG/200 G-Band Power Sensor
Запитати ціну
Keysight N8486DG/200 is a diode waveguide power sensor for 140–220 GHz (G-band) with -52 to +10 dBm dynamic range and built-in EEPROM.
Деталі продукту
| Модель | N8486DG/200 |
| Виробник | Keysight |
| Категорія | Датчики РЧ-потужності |
| Наявність | На замовлення |
Опис
Огляд

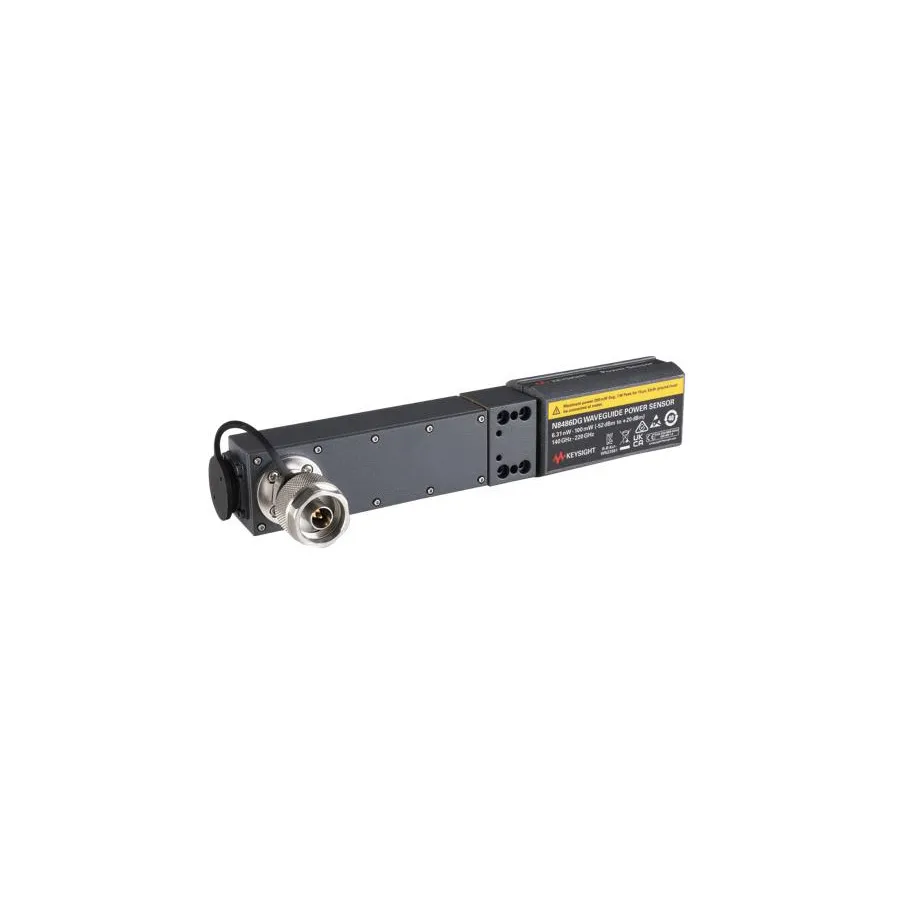

Keysight N8486DG/200 — це діодний хвилеводний датчик потужності G-діапазону, призначений для вимірювання потужності на частотах від 140 до 220 ГГц. Він має WR-5 фланцеве з'єднання для прямого підключення хвилеводу та вбудовану EEPROM для автоматичного збереження коефіцієнтів калібрування, що виключає необхідність ручного введення калібрування. Цей датчик входить до серії N8486DX, яка розширює портфель хвилеводних датчиків потужності в діапазонах D та G.
Основні характеристики
- Частотний діапазон: 140–220 ГГц (G-діапазон)
- Динамічний діапазон: -52 до -10 дБм (з EEPROM) та CW потужність >-10 до +10 дБм (140–170 ГГц) або >-10 до +5 дБм (>170–220 ГГц)
- WR-5 фланцеве з'єднання для прямого вимірювання в хвилеводах
- Вбудована EEPROM зберігає коефіцієнти калібрування
- Діодний сенсорний елемент для широкого динамічного діапазону вимірювання CW/усередненої потужності
- Сумісність з вимірювачами потужності Keysight, включаючи N1913/14A EPM та N1913/14B EPM
Застосування
- Валідація конструкції та виробництво в індустрії 6G
- Калібрування потужності джерела на високих частотах з VNA та генераторами сигналів
- Вимірювання потужності в хвилеводах у міліметрових хвилях
Характеристики
| Frequency | 220 GHz |
| Dynamic Range | -52 to +10 dBM |
| Connector Type | WR-5 |
| Frequency Range | 140 to 220 GHz |
| Type | Diode Power Sensor |
| Series | N8486DX Series |
