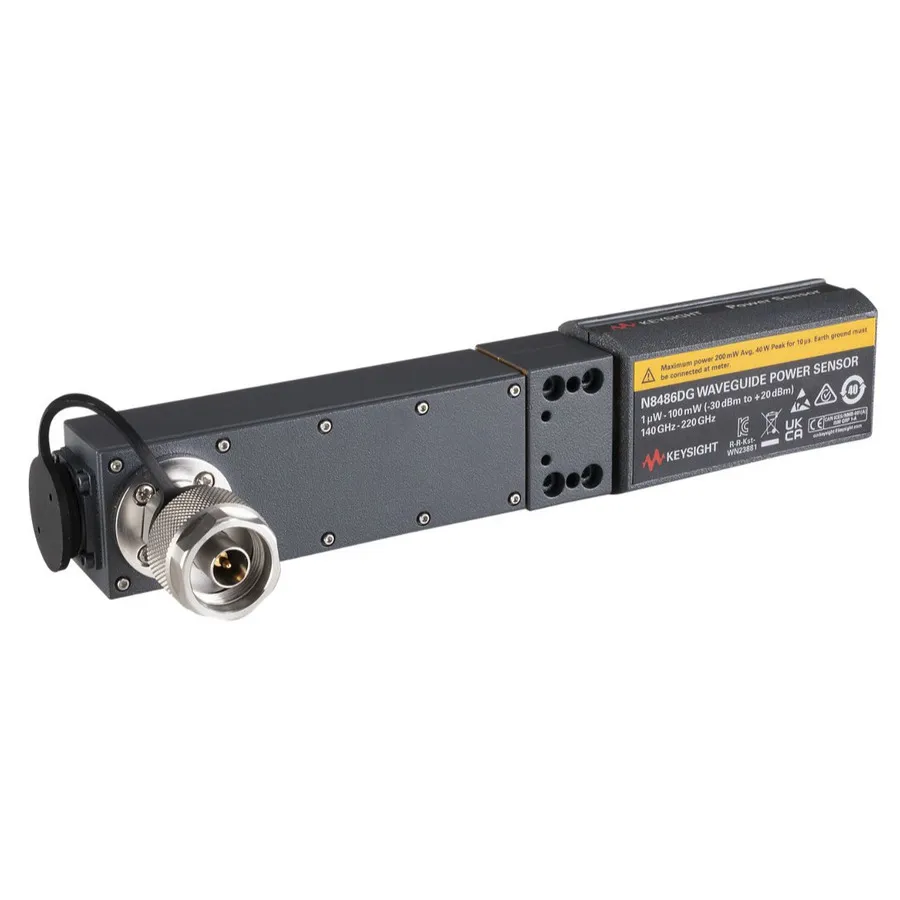

Keysight N8486DG/100 Extended G-Band Diode Power Sensor
Keysight N8486DG/100 діодний датчик потужності розширеного G-діапазону
Keysight N8486DG/100 is a diode waveguide power sensor for extended G-band (140–220 GHz) with -30 to +20 dBm dynamic range, WR-5 flange connector, and 6G calibration support.
Деталі продукту
| Модель | N8486DG/100 |
| Виробник | Keysight |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
Keysight N8486DG/100 — діодний датчик потужності хвилеводу, розроблений для точних вимірювань в розширеному діапазоні частот G-діапазону (140–220 ГГц). Він має коннектор фланця WR-5 для прямого з'єднання хвилеводу та забезпечує діапазон динаміки -30 до +20 дБм для вимірювань як CW, так і середньої потужності. Як частина серії N8486DX, цей датчик підтримує калібрування потужності високочастотного джерела для досліджень 6G, валідації конструкції та виробничих застосувань.
Основні характеристики
- Покриття частот: 140–220 ГГц (G-діапазон)
- Діапазон динаміки: -30 до +20 дБм (вимірювання середньої потужності)
- Діодний датчик для вимірювання CW/середньої потужності
- Тип коннектора: фланець WR-5 (G-діапазон)
- Сумісний з вимірювачами потужності Keysight N1913/14A EPM та N1913/14B EPM
- Ручне введення коефіцієнту калібрування (без EEPROM)
Застосування
- Калібрування потужності високочастотного джерела для застосувань 6G
- Валідація конструкції та R&D тестування
- Вимірювання потужності під час виробництва
- Вимірювання хвилеводу розширеного G-діапазону (140–220 ГГц)
Характеристики
| Frequency | 220 GHz |
| Dynamic Range | -30 to +20 dBM |
| Connector Type | WR-5 |
| Frequency Range | 140 to 220 GHz |
| Type | Diode Power Sensor |
| Series | N8486DX Series |
