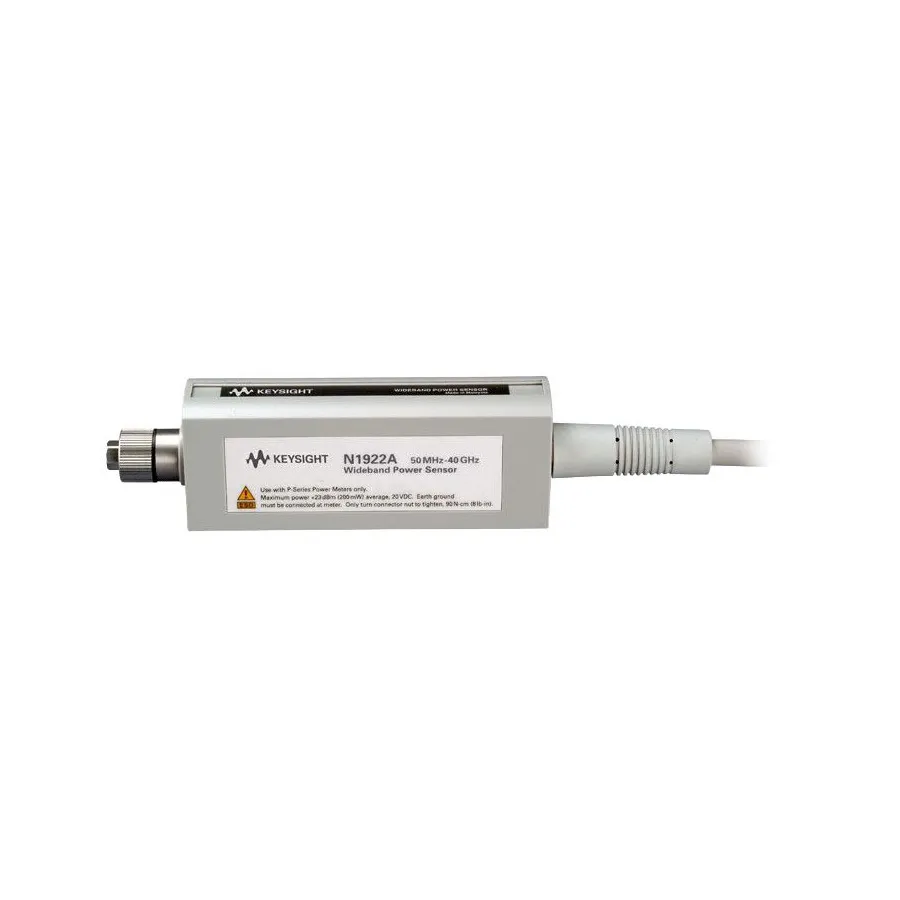

Keysight N1922A/106 Wideband Power Sensor

Огляд

Датчик потужності Keysight N1922A/106 — це широкосмуговий датчик RF для точного вимірювання від 50 MHz до 40 GHz. Частина сімейства P-Series, він забезпечує можливості внутрішнього нульування та калібрування, зменшуючи невизначеність вимірювання та спрощуючи конфігурацію тесту.

Основні характеристики

• Діапазон частот: 50 MHz до 40 GHz
• Динамічний діапазон: -35 dBm до +20 dBm для вимірювання пікової потужності
• Тип розʼєму: 2.4 mm (самець)
• Фіксована довжина кабелю: 3 м (10 ft)
• Внутрішнє нульування та калібрування під час підключення до DUT
• Коефіцієнти калібрування, лінійність, температурна та ширина смуги пропускання, дані корекції збережені в EEPROM
• Вимірювання піку, середнього, часу підйому, часу падіння та ширини імпульсу з 30 MHz підтримкою ширини смуги пропускання (P-Series)

Застосування

• Вимірювання потужності RF та мікрохвиль
• Аналіз пульсуючих та модульованих сигналів
• Характеристика компонентів та перевірка системи
