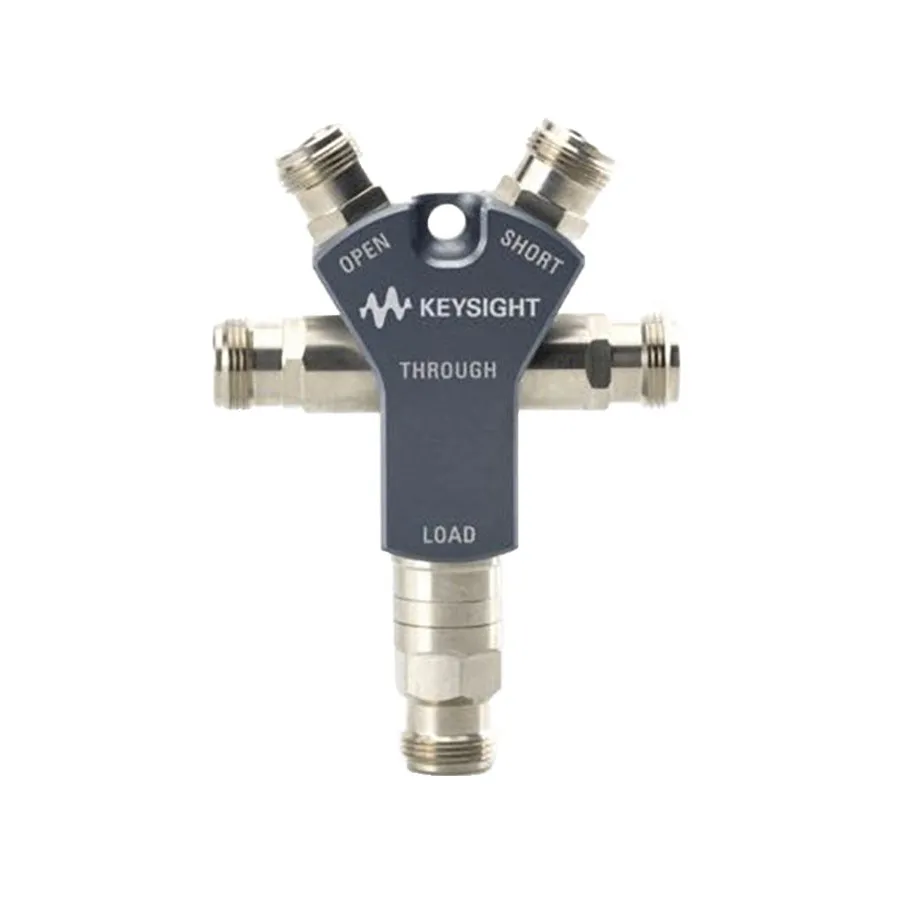

Keysight 85515A 4-in-1 OSLT Mechanical Calibration Kit
Keysight 85515A 4-в-1 OSLT механічний калібровочний набір
Запитати ціну
Keysight 85515A is a compact 4-in-1 OSLT mechanical calibration kit with Type-N female connectors, DC to 9 GHz, for RF test equipment calibration.
Деталі продукту
| Модель | 85515A |
| Виробник | Keysight |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
Keysight 85515A — це компактний 4-в-1 механічний калібровочний набір для калібрування RF та мікрохвильового тестового обладнання. Він поєднує стандарти Open, Short, Load та Through в одному малому модулі, який ідеально підходить для роботи в полі та в лабораторії. Роз'єм Through дозволяє користувачам легко калібрувати невставні пристрої, такі як кабелі та фільтри з роз'ємами Type-N (F/F).
Основні характеристики
- 4-в-1 OSLT (Open, Short, Load, Through) стандарти
- Роз'єми Type-N (f), імпеданс 50 Ом
- Діапазон частот: DC до 9 GHz
- Фазова похибка Open: 0 до 4 GHz ≤ 2.0°, 4 до 9 GHz ≤ 3.0°
- Фазова похибка Short: 0 до 9 GHz ≤ 1.25°
- Коефіцієнт повернення Load: 0 до 6 GHz ≥ 42 дБ, 6 до 9 GHz ≥ 35 дБ
- Втрати вставлення Through: 0 до 4 GHz ≤ 0.05 дБ, 4 до 9 GHz ≤ 0.1 дБ
- Компактні розміри: 104 x 74 x 22 мм
Застосування
- Калібрування аналізаторів мережі та імпедансу
- Калібрування датчиків потужності RF
- Характеризація кабелів та фільтрів
- Системи точних RF вимірювань
Характеристики
| High Frequency (range) | 1GHz <= 10GHz |
| Connector Type | Type N-Female (Plug) |
| Low Frequency (range) | DC <= 1kHz |
| Type | Mechanical OSLT |
| Frequency | DC to 9GHz |
| Connector Type | Type-N(f/f) |
| Number of Ports | NA |
| Impedance | 50 Ohm |
| Series | 8551xA Series |
