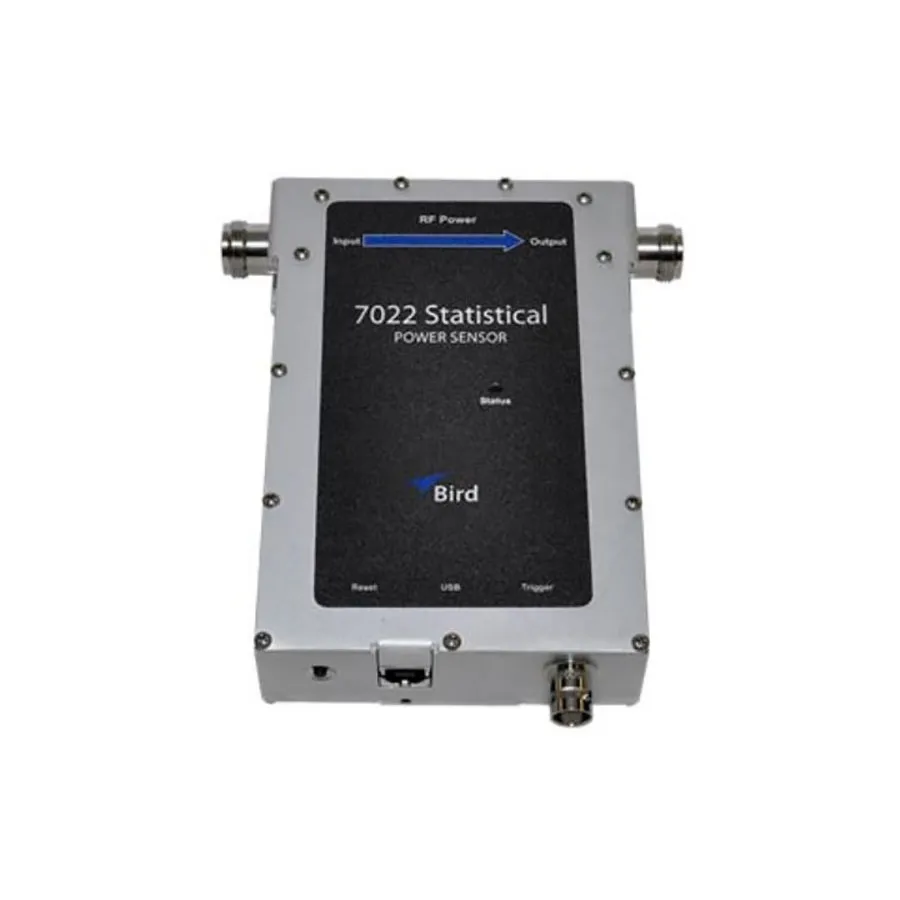

Bird 7022-1-020201 Statistical Power Sensor

Огляд

Bird 7022-1-020201 — це статистичний датчик RF потужності, призначений для сучасних систем зв'язку, які потребують передових діагностичних вимірювань, крім простої середної потужності. Використовуючи методи статистичного відбору, він точно вимірює складні, неперіодичні сигнали, такі як EVDO, UMTS, LTE та HDTV. Датчик працює в діапазоні від 350 МГц до 6 ГГц з діапазоном потужності від 0,025 до 500 Вт, надаючи вимірювання як у статистичному режимі (вимірювання співвідношення піку до середнього), так і в режимі часової області (функції, подібні до осцилоскопа). Калібрування є NIST-адекватним без польової калібрування.

Основні характеристики

• Діапазон частот: 350 МГц–6 ГГц
• Діапазон потужності: 0,025–500 Вт
• Статистичне відбір для точного вимірювання неперіодичних сигналів
• Режим часової області з функціями вимірювання, подібними до осцилоскопа
• Аналіз співвідношення піку до середнього
• Калібрування з NIST-адекватністю без польової калібрування
• Роз'єм Type N Female
• Діапазон VSWR: 1,15–99,9; Rho: 0,07–1,0

Застосування

• Тестування систем 3G/4G LTE та передових бездротових систем
• Моніторинг сигналів EVDO, UMTS та сучасної цифрової комірної мережі
• Аналіз сигналів HDTV та мовлення
• Вимірювання складних модульованих сигналів та діагностика
• Польовий сервіс та обслуговування мереж бездротового зв'язку

Комплектація

• Кабель USB SeaLatch (5A2653-6L)
• Програмне забезпечення VPM3 Virtual Power Meter
• Посібник для датчика статистичної потужності (920-7022)
• Посібник для Virtual Power Meter (920-VPM3)
• Кабель BNC/BNC Trigger (5A2918-11-6)
