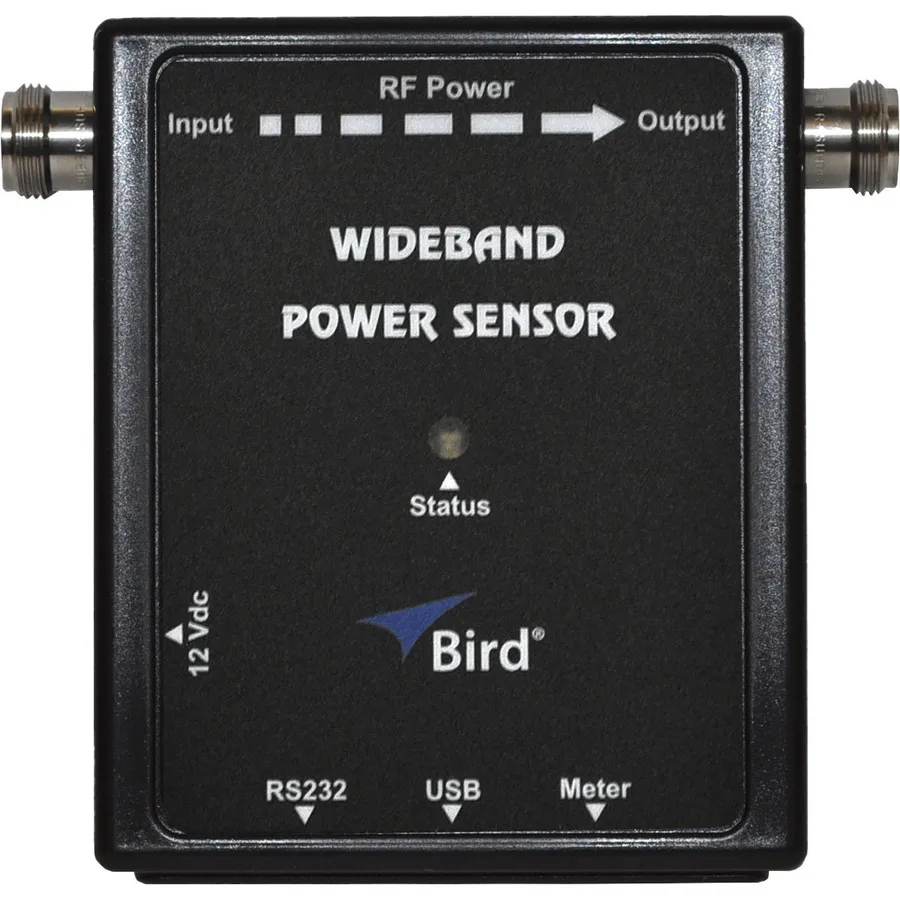

Bird 5016D широкосмуговий датчик потужності RF

Огляд

Bird 5016D — це широкосмуговий датчик потужності RF, розроблений для польового вимірювання без необхідності калібрування в полі. Він точно вимірює середню потужність, пікову потужність та коефіцієнт заповнення безпосередньо, що дозволяє розрахувати важливі параметри такі як VSWR, втрати повернення, коефіцієнт відбиття, коефіцієнт вершини, середня потужність імпульсу та CCDF.

Основні характеристики

• Діапазон частот: 350 MHz до 4.0 GHz
• Діапазон потужності: 25 mW до 25 W середньої, 60 W пік
• Калібрування в полі не вимагається
• Завіддьове калібрування, сумісне з NIST (річна вимога)
• Вимірювання, незалежні від модуляції
• Пряме вимірювання середної потужності, пікової потужності та коефіцієнта заповнення
• USB підключення для використання без окремого лічильника
• Сумісність з лічильником Bird 5000-XT та кількома програмними платформами

Вимірювання та розрахунки

• Середня та пікова потужність з виключною точністю
• VSWR, втрати повернення та коефіцієнт відбиття
• Коефіцієнт вершини та середня потужність імпульсу
• CCDF (комплементарна кумулятивна функція розподілу)

Застосування

• Моніторинг та обслуговування в полі
• Пошук несправностей системи
• Польове вимірювання та перевірка потужності RF
• Тестування, незалежне від модуляції
• Характеристика та валідація компонентів

Комплектація

• Користувацький довідник
• VPM3 - Virtual Power Meter Software та довідник
• USB кабель 10 футів
