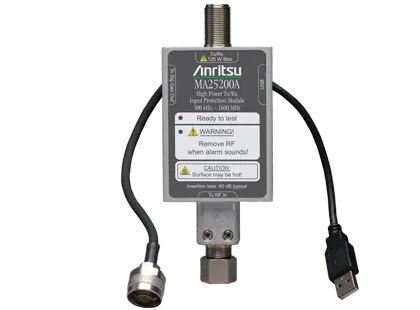

Anritsu MA25200A High Power Protection Module
Anritsu MA25200A модуль захисту від високої потужності
Запитати ціну
Anritsu MA25200A high power protection module safeguards RF test equipment from transmitters up to 125 W with 40 dB attenuation.
Деталі продукту
| Модель | MA25200A |
| Виробник | Anritsu |
| Категорія | RF Power Sensors |
| Наявність | На замовлення |
Опис
Огляд
Anritsu MA25200A — модуль захисту від високої потужності, призначений для захисту RF обладнання для тестування від портативних, мобільних та базових станцій передавачів. Він поєднує роз'єми генератора сигналу та порту тестування в один інтерфейс, безпечно ослабляючи небезпечні рівні потужності RF до безпечних рівнів вимірювання. Модуль підтримує безперервну роботу 25 W і може витримати 125 W протягом однієї хвилини.
Основні характеристики
- Захист портів S412E від передавачів потужністю до 125 W (одна хвилина) та 25 W безперервно
- Ослаблення рівнів потужності RF до +51 dBm (125 W) на 40 dB
- Втрата введення: ±1 dB (до 1 GHz) для точних вимірювань амплітуди
- Поєднує портів генератора сигналу та входу RF в один з'єднання
- DC зв'язок на вхідному порту для розширеної можливості вимірювання
- Моніторинг температури з гучним сигналом тривоги (90°C) та червоним світлодіодом
- Додатковий подбитий нейлоновий чохол для зручного зберігання та транспортування
Застосування
- Захист при вимірюванні портативних та мобільних передавачів
- Тестування передавачів базової станції
- Тестування чутливості приймача з високими рівнями потужності сигналу
- Валідація та характеризація RF систем
Комплектація
- Додатковий подбитий нейлоновий чохол (модель 760-279-R)
Характеристики
| Features | Parameters |
| Maximum Input Power | +51 dBm (125 W) for one minute or until alarm sounds |
| Maximum Continuous Input Power | +44 dBm (25 W) |
| Input Port Couplingᵇ | DC |
| Insertion Loss (typical) | RF In Port: 40 dB ± 1 dB, 500 kHz to 1.6 GHz Signal Generator Out: 40 dB ± 1 dB 500 kHz to 1.0 GHz, ± 2.0 dB > 1.0 GHz to 1.6 GHz |
| Alarm | Audible alarm at 90 °C, nominal |
| Power Supply | USB power supplied by instrument for cooling fan and alarm |
| Cool Down Time | From 90 °C: 2 minutes, typical |
| LED Indicators | Green LED: Ready Red LED: Internal temperature > 100 °C, typical |
| Size | 64 mm x 162 mm x 60 mm (2.5 in x 6.4 in x 2.4 in) |
| Weight | 583 g (20.6 oz) |
| Case | 760-279-R, padded nylon case |
