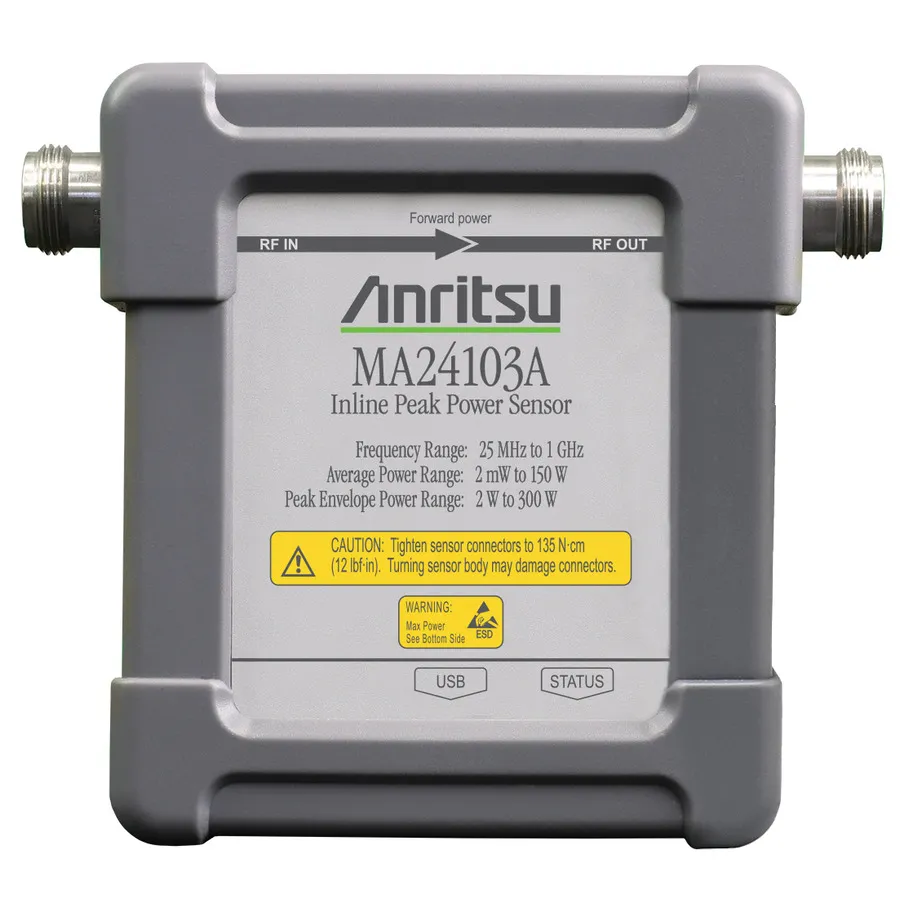

Anritsu MA24103A Inline Power Sensor

Огляд

Anritsu MA24103A — це датчик вбудованої потужності для точного вимірювання RF потужності від 25 МГц до 1 ГГц. З двостороннею конструкцією, він забезпечує вимірювання True-RMS у повному діапазоні частот та динамічному діапазоні, дозволяючи вимірювати сигнали CW, багатотонові та цифрово модульовані сигнали, такі як GSM/EDGE, CDMA/EV-DO, WCDMA/HSDPA, WiMAX та TD-SCDMA. Датчик сумісний з більшістю портативних приладів Anritsu та може працювати з ПК через USB за допомогою додатка PowerXpert.

Основні характеристики

• Діапазон частот: 25 МГц до 1 ГГц
• Діапазон вимірювань: 2 мВт до 150 Вт (середня), 300 Вт (імпульс)
• Двостороння конструкція для вимірювання True-RMS
• Вимірювання піку потужності, коефіцієнта крещендо та CCDF
• Два канали вимірювань (прямий та зворотний)
• Втрата повернення на вході: ≥ 29,5 дБ (25 МГц до 3 ГГц)
• Втрата внесення: ≤ 0,15 дБ (25 МГц до 1,25 ГГц)
• Підключення USB з програмним забезпеченням PowerXpert
• Сумісність з портативними приладами Anritsu через USB

Застосування

• Монтаж та обслуговування базових станцій
• Тестування продуктів 3G та 4G
• Тестування мобільних телефонів та RF пристроїв
• Вимірювання та аналіз модульованих сигналів
• Виробниче та польове тестування

Комплектація

• Кабель 2000-1606-R USB 2.0 A to Micro-B, 1,8 м
