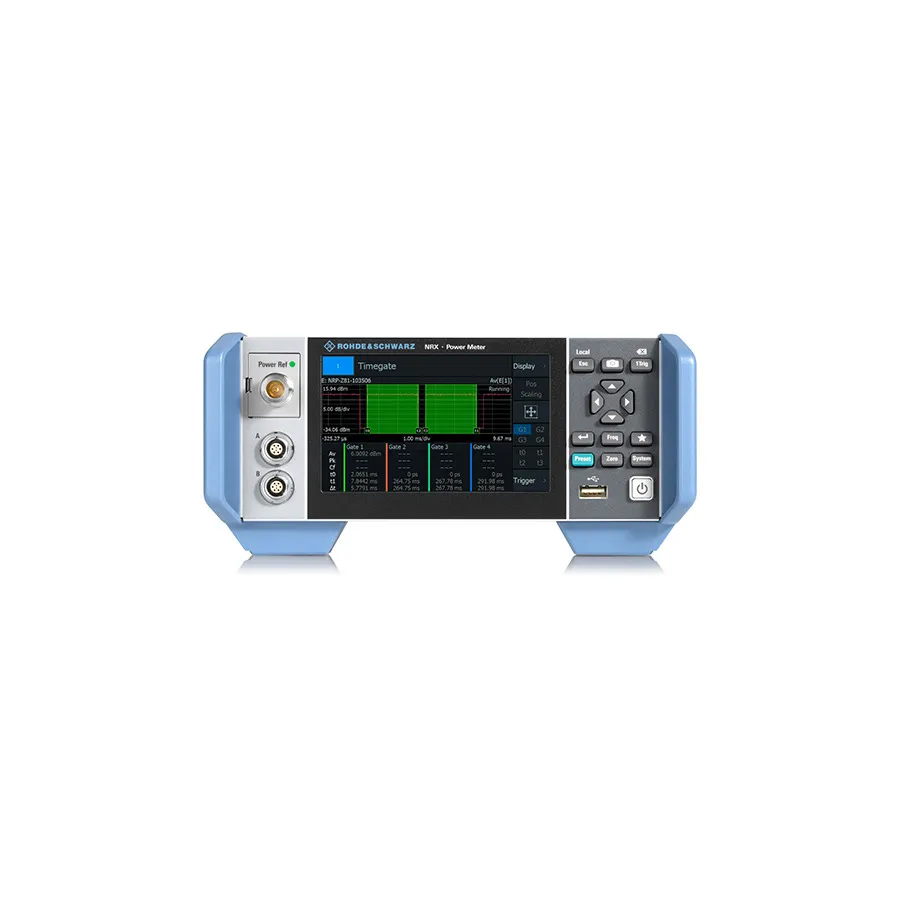

Rohde & Schwarz NRX Power Meter

Огляд

Rohde & Schwarz NRX — це приладу нового покоління RF вимірювача потужності з сучасним інтерфейсом, заснованим на сенсорному екрані. Він одночасно підтримує до чотирьох датчиків потужності R&S (серія NRP та NRQ6) та відображає результати вимірювання на настроюваному дисплеї WVGA 5 дюймів. Інтуїтивна концепція операції спрощує установку та виконання вимірювання, а функціональні клавіші на передній панелі забезпечують швидкий доступ до суттєвих функцій. Прилад придатний для широкого спектру програм вимірювання RF потужності від DC до 110 GHz.

Основні характеристики

• Багатоканальне вимірювання: до 4 одночасних каналів (з опціональними модулями)
• Частотний діапазон: DC до 110 GHz (залежно від датчика)
• Діапазон вимірювання потужності: 0,1 фемтовата до 30 Вт середнього (залежно від датчика)
• Сенсорний дисплей WVGA 5 дюймів (800 x 480 пікселів) з настроюваним розташуванням
• Інтуїтивний інтерфейс на основі сенсорного екрана
• Функціональні клавіші передньої панелі для швидкого доступу до головних функцій
• Кілька роз'ємів датчика з опціональним розширенням (до 4 загалом)
• Зв'язок: USB, Ethernet, опціональний інтерфейс GPIB
• Програмована користувачем пам'ять збереження/виклику для користувацьких конфігурацій
• Вбудовані пресети для основних мобільних стандартів: 3GPP LTE, WCDMA, GSM/EDGE, WLAN, Bluetooth
• Апаратні інтерфейси для віддаленого керування та спускача
• Опціональний високоточний модуль еталонного джерела режиму CW та імпульсу
• Опціональні вимірювання відбиття потужності з датчиками NRT-Zxx

Можливості вимірювання

• Легке вимірювання RF потужності з автоматизованими тестовими процедурами
• Багатоканальні одночасні вимірювання
• Аналіз RF імпульсів з точною характеризацією часу та потужності
• Інтеграція системи з зовнішнім тестовим обладнанням через віддалене керування

Застосування

• Тестування мобільної мережевої інфраструктури (стандарти 3GPP)
• Вимірювання та характеризація бездротових пристроїв
• Тестування компонентів та модулів
• Виробництво та виробничі випробування з багатоблочною можливістю
• Дослідження та розробка RF/мікрохвильових систем
