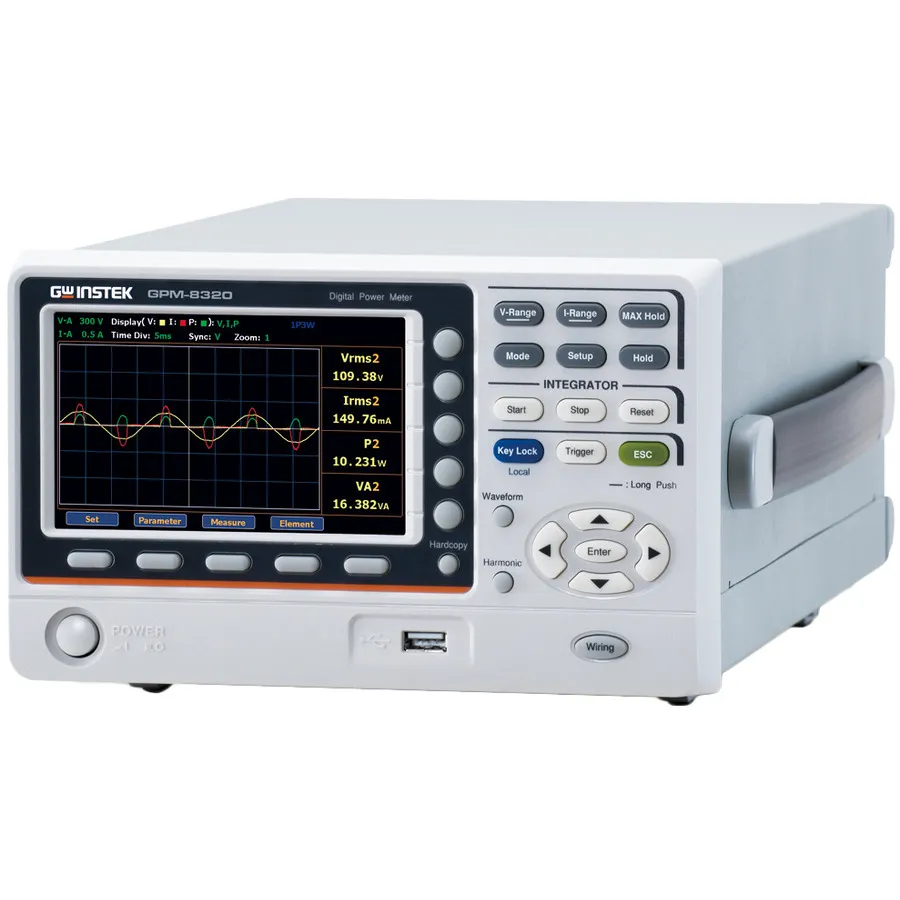

GW Instek GPM-8320 (GPIB+DA12) Digital AC Power Meter

Огляд

GW Instek GPM-8320 (GPIB+DA12) — це 2-канальний цифровий вимірювач потужності, призначений для точного вимірювання потужності змінного струму в однофазних та трифазних системах. З 5-дюймовим TFT LCD дисплеєм та 16-бітними ADC він забезпечує одночасне вимірювання напруги, струму, потужності та гармонійного складу. Вбудовані інтерфейси GPIB та цифровий I/O дозволяють автоматизовані послідовності тестування та логування даних у лабораторних та виробничих середовищах.

Основні характеристики

• 5-дюймовий TFT LCD дисплей з 5-цифровими показаннями
• 2-канальна конфігурація з вхідною напругою до 1000 В змінного струму
• Смуга вимірювання: постійний струм до 100 кГц
• 16-бітний ADC з частотою дискретизації 300 кГц
• Дисплей форм сигналу для напруги, струму та потужності
• Вимірювання гармонік та аналіз до 50 порядків (50/60 Гц, відповідає IEC61000-4-7)
• Точність вимірювання напруги/струму/потужності: ±0,1% від показання ± 0,05% від діапазону
• Множинні режими підключення: 1P3W, 3P3W, 3P4W, 3V3A
• 25 різних параметрів вимірювання потужності, включаючи P, VA, VAR, коефіцієнт потужності, коефіцієнт вершин та THD
• Режим інтеграції з автоматичним регулюванням діапазону для довгострокових вимірювань
• Вбудований інтерфейс GPIB та цифровий I/O (DA12)
• Додаткові інтерфейси: RS-232C, USB пристрій/хост, LAN, вхідні зовнішніх датчиків (EXT1/EXT2)

Застосування

• Аналіз потужності в лабораторіях та НДР з автоматизованим управлінням тестуванням
• Тестування гармонік та якості потужності
• Виробничі, QA та виробничі тести електричних та електронних виробів
• Довгострокове моніторування потужності та логування даних
