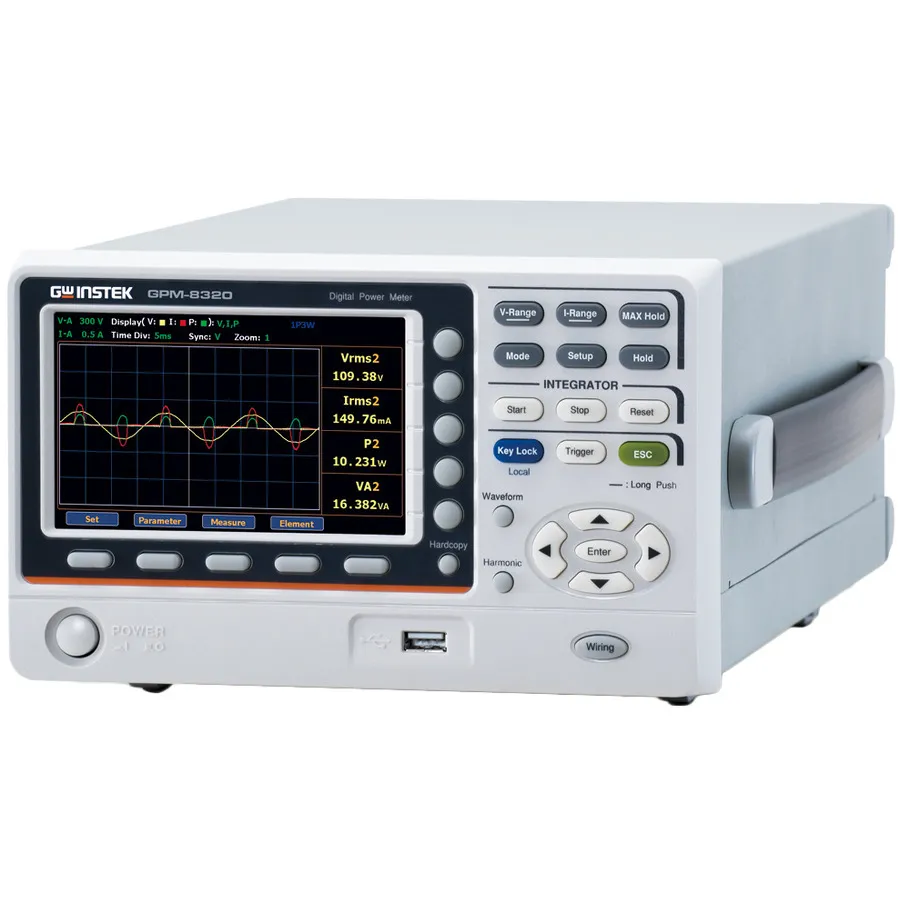

GW Instek GPM-8320 AC Digital Power Meter

Огляд

GW Instek GPM-8320 є двомодульним AC цифровим вимірювачем потужності, розроблений для систем вимірювання трифазної потужності. Він оснащений дисплеєм 5" TFT LCD, 16-бітним A/D перетворенням з частотою дискретизації 300 kHz та підтримує кілька конфігурацій підключення (1P3W, 3P3W, 3P4W, 3V3A) для гнучкого вимірювання різних топологій джерел живлення. З 25 комплексними параметрами вимірювання потужності та аналізом гармонік до 50-го порядку, він ідеально підходить для тестування електричного та електронного обладнання в промислових та дослідницьких застосуваннях.

Основні характеристики

• Дисплей 5" TFT LCD з п'ятизначним дисплеєм вимірювання
• Два модулі вимірювання для гнучкої конфігурації
• Смуга вимірювання напруги та струму від DC до 0.1 Hz–100 kHz
• 16-бітний A/D перетворювач з частотою дискретизації 300 kHz
• 25 параметрів вимірювання потужності: напруга, струм, частота, потужність, реактивна потужність, повна потужність, коефіцієнт потужності, кут фази, коефіцієнт вершини, THD та аналіз гармонік
• Два режими відображення: General (2 основні + 8 додаткових параметрів) та Simple (4 параметри)
• Підтримка кількох конфігурацій підключення: режими 1P3W, 3P3W, 3P4W та 3V3A
• Можливість обчислення ефективності в різних методах підключення
• Відображення хвиль напруги, струму та потужності
• Вимірювання та аналіз гармонік до 50-го порядку (відповідність IEC 61000-4-7 на 50/60 Hz)
• Вимірювання коефіцієнта вершини до CF=3 (половина діапазону CF=6 або 6A)
• Точність вимірювання: ±0.1% від показання ±0.05% діапазону
• Номінальна напруга входу: 1000 V; номінальний вхідний струм: 20 A
• Мінімальний діапазон струму: 0.5 A (розділення 0.1 mA)
• Розділення вимірювання потужності: 0.1 mW
• Зовнішні затискачі для входу датчика струму (EXT1/EXT2)
• Автоматичне змінювання рівня в режимі інтеграції
• Стандартні інтерфейси: RS-232C, USB device/host, LAN; опціональний GPM-DA12 (GPIB + Digital I/O)
• Можливість захоплення екрана через USB host

Застосування

• Вимірювання та аналіз потужності трифазної електричної системи
• Тестування та перевірка промислового споживання потужності
• Характеристика ефективності продукту та оптимізація
• Управління енергією та контроль якості потужності
• Тестування відповідності для електричного обладнання
• Дослідження та розробка для трифазних систем
• Контроль процесу та тестування забезпечення якості
