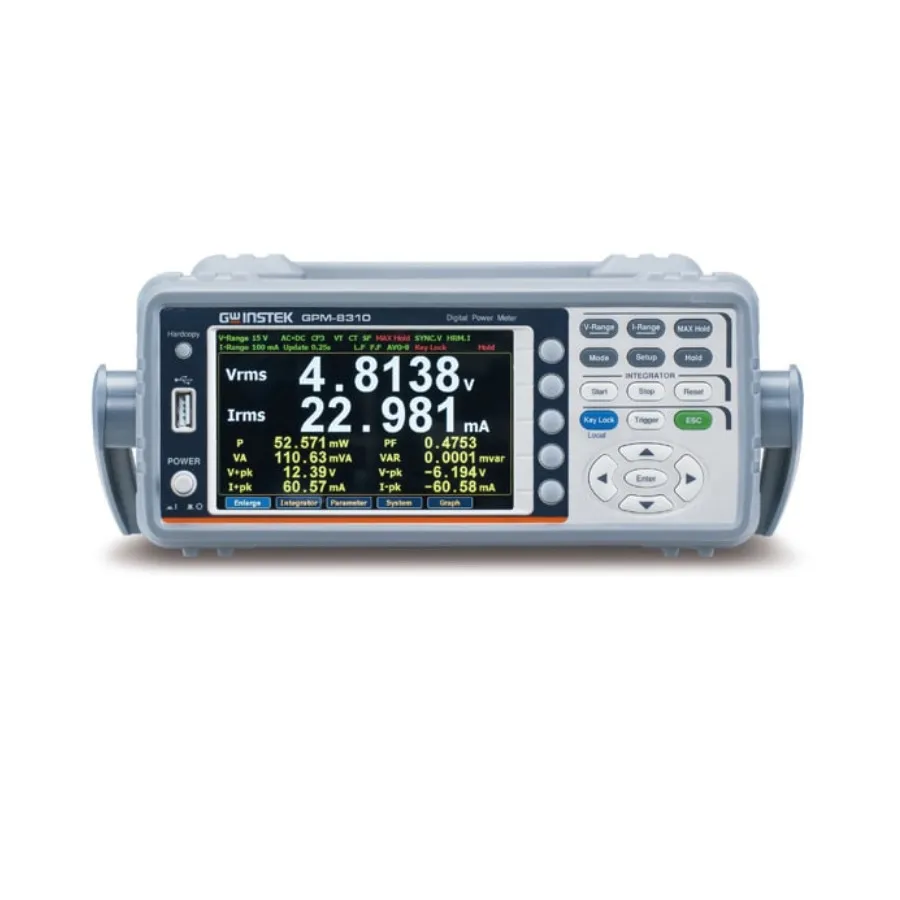

GW Instek GPM-8310/DA4 Digital AC Power Meter

Огляд

GW Instek GPM-8310/DA4 є однофазним цифровим AC вимірювачем потужності з інтегрованим інтерфейсом Digital I/O (DA4) для розширеної автоматизації та зовнішнього управління. Він поєднує дисплей 5" TFT LCD, 16-бітне A/D перетворення з частотою дискретизації 300 kHz та 25 комплексних параметрів вимірювання потужності. Інтерфейс DA4 дозволяє інтеграцію з зовнішніми контролерами, такими як PLC та магнітофони, що робить його ідеальним для автоматизованого тестування, інтеграції систем та програм тривалого збору даних.

Основні характеристики

• Дисплей 5" TFT LCD з п'ятизначним дисплеєм вимірювання
• Смуга вимірювання напруги та струму від DC до 0.1 Hz–100 kHz
• 16-бітний A/D перетворювач з частотою дискретизації 300 kHz
• 25 параметрів вимірювання потужності, включаючи напругу, струм, частоту, потужність, реактивну потужність, коефіцієнт потужності, кут фази, THD та аналіз гармонік
• Два режими відображення: General (2 основні + 8 додаткових параметрів) та Simple (4 параметри)
• Відображення хвиль напруги, струму та потужності
• Вимірювання та аналіз гармонік до 50-го порядку (відповідність IEC 61000-4-7 на 50/60 Hz)
• Функція автоматичного змінювання рівня для інтеграції
• Вимірювання коефіцієнта вершини до CF=3 (половина діапазону CF=6)
• Точність вимірювання: ±0.05% від показання ±0.1% діапазону
• Номінальна напруга входу: 1000 V; номінальний вхідний струм: 20 A
• Мінімальний діапазон струму: 5 mA (розділення 0.1 µA)
• Розділення вимірювання потужності: 0.1 µW
• Зовнішні затискачі для входу датчика струму (EXT1/EXT2)
• Інтерфейс Digital I/O (DA4) для інтеграції з PLC та магнітофонами
• Стандартні інтерфейси: RS-232C, USB device/host, LAN, GPIB
• Внутрішня пам'ять: підтримує автоматичне зберігання даних з інтервалом для подальшого аналізу
• Захоплення екрана та оновлення прошивки через USB host

Застосування

• Автоматизовані системи вимірювання потужності з зовнішнім управлінням
• Інтеграція з промисловими контролерами та системами збору даних
• Тривале логування та контроль споживання потужності
• Виміри потужності у множинних точках або багатофазні кампанії
• Дослідницькі установи, що вимагають автоматизованого збору даних
• Тестування забезпечення якості та сертифікації продуктів
• Аналіз енергетичної ефективності та вимірювання потужності в режимі очікування

Комплектація

• Instek GPM-8310 Digital Power Meter з опціональним інтерфейсом DA4
• Лист з інструкціями з безпеки
• Кабель живлення
• Вимірювальний кабель GTL-209
• Вимірювальний кабель GTL-212
• CD з керівництвом користувача та драйвером USB
