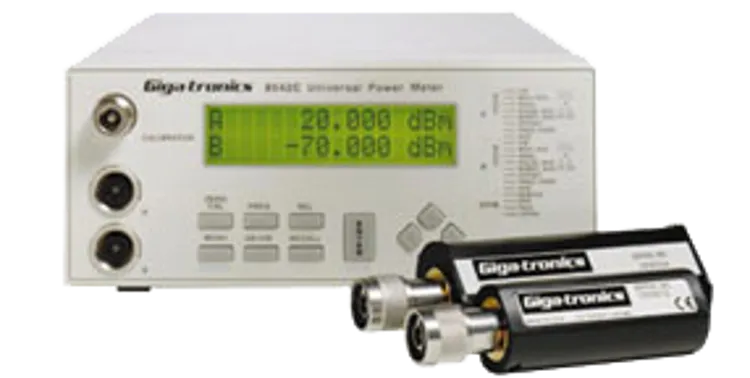

Gigatronics 8542C Universal Power Meter

Огляд

Gigatronics 8542C — універсальний RF вимірювач потужності з двома входами, що поєднує точність, швидкість та діапазон вимірювання складних модульованих сигналів. Вбудована калібрування по степам потужності та частоти забезпечують неперевершену точність вимірювання. Вимірювач можна використовувати для вимірювання CW, peak та true average потужності сигналів, що використовуються в системах EW, radar та communications, з виключною швидкістю та динамічним діапазоном.

Основні характеристики

• Конструкція з двома входами з 2 кабелями датчика в комплекті
• Діапазон частот: 100 кГц–40 ГГц (залежить від датчика)
• Діапазон потужності: -70 до +47 дБм (залежить від датчика)
• Вимірювання CW потужності з динамічним діапазоном 90 дБ
• Вимірювання модуляційної потужності: 87 дБ CW, 60–80 дБ модуляція
• Вимірювання peak потужності: 50 дБ CW, 47 дБ peak
• Лінійність: ±0.02 дБ
• 500 відліків за секунду по GPIB
• Fast Buffered Mode: до 4000 відліків за секунду
• Опціональне Time Gating для користувацьких вікон вимірювання

Застосування

• Тестування та вимірювання сигналів Electronic Warfare (EW)
• Характеризація систем Radar
• Перевірка систем Communications
• Аналіз сигналів TDMA, GSM та CDMA
• Пропускна здатність масового виробництва

Комплектація

• 2 знімні кабелі датчика
• Силовий кабель
• Керівництво
