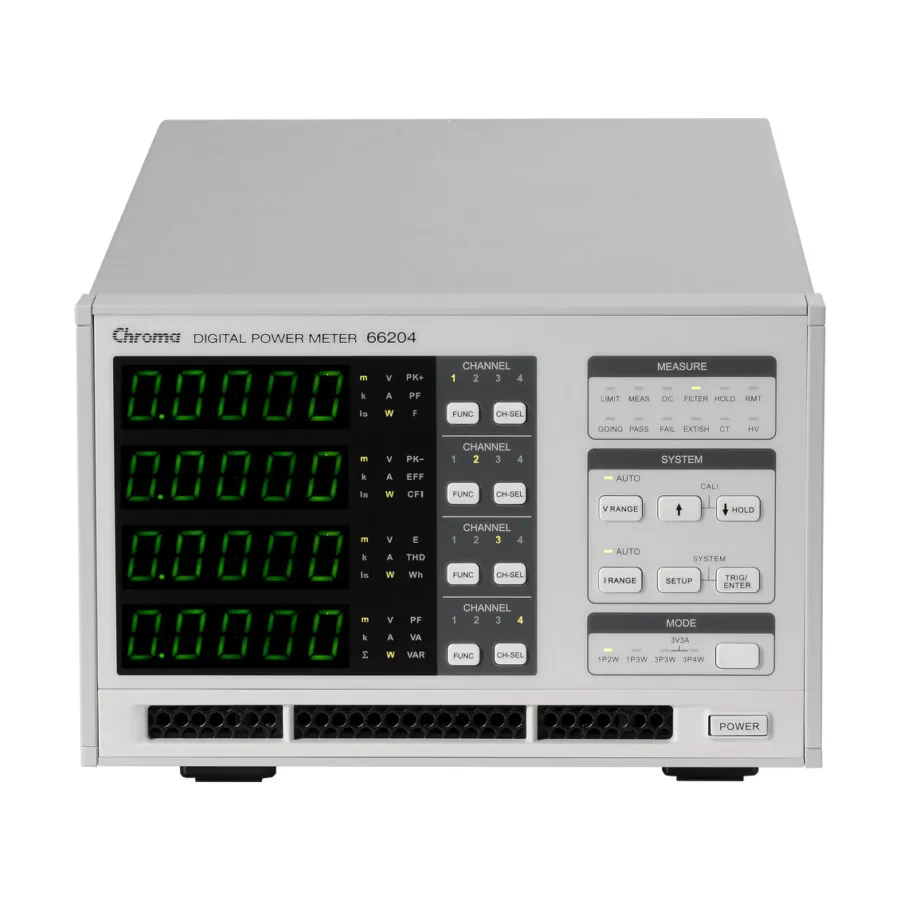

Chroma 66204 Digital Power Meter

Огляд

Chroma 66204 — це 4-канальний цифровий вимірювач потужності, призначений для комплексного вимірювання однофазних та багатофазних сигналів змінного струму. Він використовує передову технологію DSP з 16-розрядними аналого-цифровими перетворювачами, які дискретизують сигнал з частотою до 200 кГц, забезпечуючи лідуючу в галузі точність складного аналізу потужності.

З чотирма незалежними каналами 66204 виділяється в одночасних вимірюваннях кількох точок, що робить його особливо цінним для тестування PV інвертерів та характеризації силової електроніки. Вимірювач підтримує гнучкі конфігурації підключення (1P2W, 1P3W, 3P3W, 3P4W) та відповідає міжнародним стандартам ENERGY STAR, IEC 62301 та ErP.

Основні характеристики

• 4 незалежні канали вимірювання для одночасної роботи
• Діапазони напруги: 15, 30, 60, 150, 300, 600 Vrms
• Діапазони струму: 0,005–20 Arms з мінімумом 5 мА
• Частотний діапазон: постійний струм до 10 кГц
• Розрізнення потужності 0,1 мВт
• Інтерфейси GPIB та USB для дистанційного керування та логування даних
• 7-сегментний світлодіодний дисплей на передній панелі
• Вимірювання THD та гармонійних спотворень до 50 порядків
• Вимірювання пускового струму та накопленої енергії
• Критерії PASS/FAIL, визначені користувачем, з автоматичною індикацією
• Подвійна конструкція струмового шунту для високої точності на розширених діапазонах
• Підтримка зовнішніх шунтів і датчиків CT для вимірювання вищих струмів
• Повна підтримка режимів підключення: 1P2W, 1P3W, 3P3W, 3P4W

Застосування

• Тестування ефективності PV інвертерів та багатоканальна характеризація
• Одночасне вимірювання потужності в кількох точках системи
• Аналіз потужності входу постійного струму та вихідного трифазного змінного струму
• Виробничі випробування та перевірка контролю якості
• Застосування ОДП у розробці силової електроніки
• Тестування відповідності ENERGY STAR та ErP
