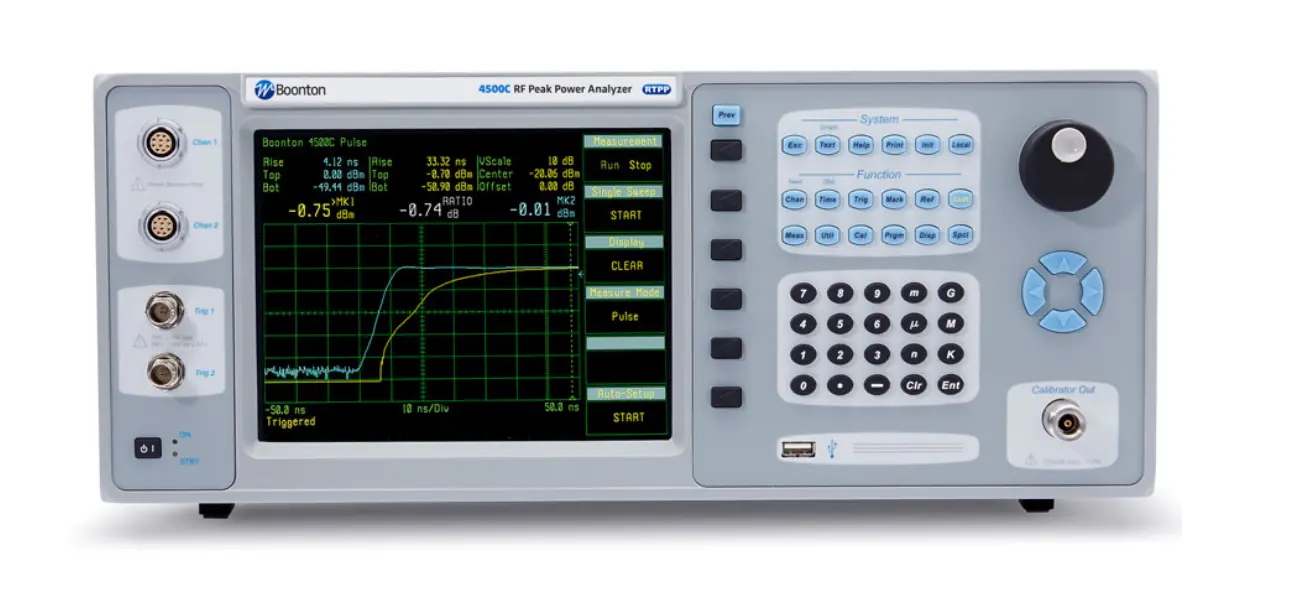

Boonton 4500C RF Power Meter

Огляд

Boonton 4500C — аналізатор мікрохвильової та RF потужності для захоплення, відображення, аналізу та характеризації потужності в часовій та статистичній області. Він ідеальний для проектування, перевірки та усунення неполадок імпульсних та шумоподібних сигналів, що використовуються в комерційних та військових радарах, системах електронної боротьби (EW), бездротових комунікаціях (LTE, LTE-A, 5G) та споживчій електроніці (WLAN), а також у навчальних та дослідницьких застосуваннях.

Основні характеристики

• Діапазон частот: 30 МГц–40 ГГц
• Діапазон вимірювання: -60 дБм до +20 дБм
• Смуга пропускання RF каналу: 125 МГц
• Час піднесення RF каналу: менше 5 нс
• Загальна точність: 0,2 дБ
• Роздільна здатність часу: 100 пс
• Мінімальна ширина імпульсу / максимальна ЧПП: 6 нс / 50 МГц
• 2 RF каналів та 2 каналів синхронізації
• Real-Time Power Processing для надшвидкого захоплення та оновлення трасування
• Однокнопкова автоматизація для 15 вимірювань потужності та часу
• Автоматичне спрацьовування за піком-піком, затримкою за часом та затримкою за подіями
• Багаторівневий багатофункціональний внутрішній калібратор
• Відображення до 4 каналів вимірювання, 2 каналів пам'яті та 1 каналу математики одночасно
• Опціональний затворений PDF, CDF та CCDF статистичний аналіз

Застосування

• Аналіз сигналів комерційних та військових радарів
• Тестування та характеризація систем електронної боротьби (EW)
• Бездротові комунікації: вимірювання LTE, LTE-A, 5G сигналів
• Аналіз WLAN (802.11) сигналів
• Вимірювання та верифікація імпульсних сигналів
• Дослідницькі та навчальні тестування
