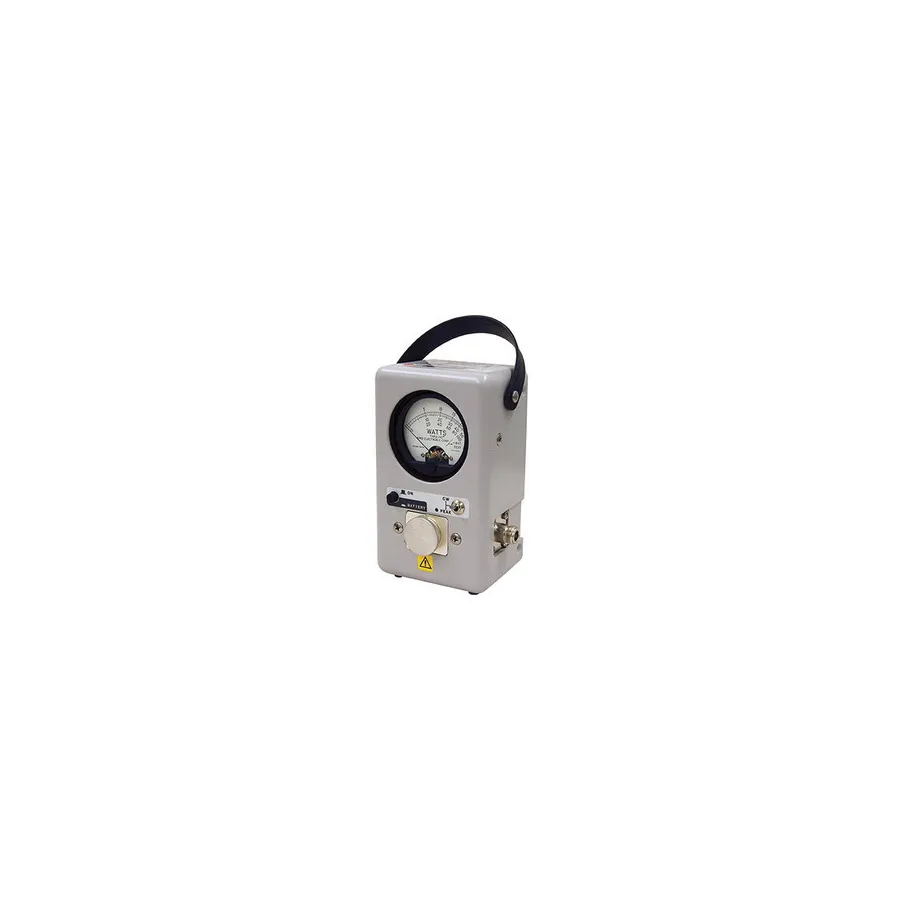

Bird 4314C Thruline Wattmeter

Огляд

Bird 4314C Thruline ватметр — це RF ватметр типу "для вставки", призначений для вимірювання потужності та узгодження навантаження в коаксіальних лініях передачі на 50 Ом. Точно вимірює потужність як постійної хвилі (CW), так і піку конверту (PEP) в амплітудно-модульованих сигналах, таких як AM-трансляція, однополоса модуляція та відеосигнали ТБ передавачів. Ватметр працює від двох стандартних батарей 9V типу АА або дополнительного адаптера змінного струму.

Основні характеристики

• Точне вимірювання потужності CW та Peak Envelope (PEP) від 450 kHz до 2.7 GHz
• Діапазон потужності: 100 мВт до 10 кВт з точністю ±5% для CW та ±8% для PEP
• Імпеданс: 50Ω номінальний з коефіцієнтом відбиття (VSWR) 1.05 макс. до 1000 MHz та 1.1 макс. до 2300 MHz
• Роз'єми Bird Quick Change (QC) для мінімізації адаптерів під час вимірювань
• Місце для зберігання 2 додаткових RF елементів у корпусі ватметра
• Працює на 2 стандартних лужних батареях 9V або дополнительному адаптері змінного струму

Застосування

• Вимірювання потужності CW на лініях передачі
• Моніторинг AM трансляції та сигналів однополосної модуляції (SSB)
• Вимірювання потужності ТБ передавачів
• Вимірювання та характеризація імпульсних сигналів
