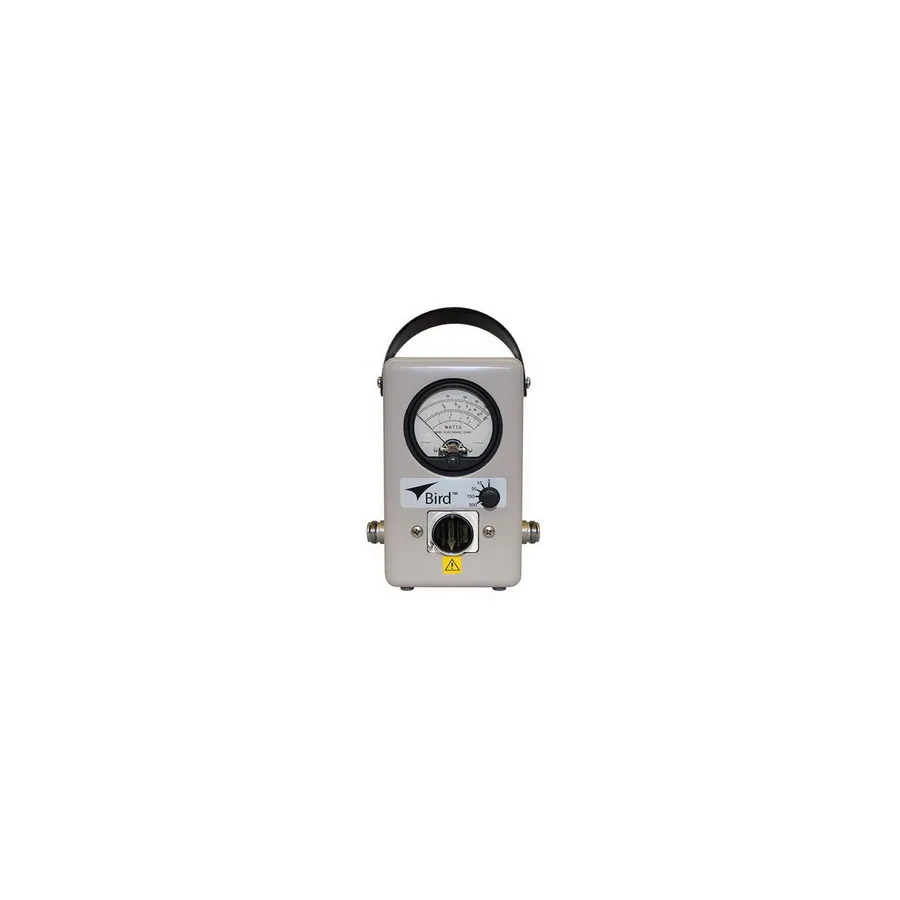

Bird 4304A Thruline Wattmeter

Огляд

Bird 4304A — портативний ватметр RF для вимірювання потужності RF та балансу навантаження в коаксіальних лініях передачі 50Ω. Підтримує модуляцію CW, AM, FM та TV, поставляється з широкосмуговим елементом, що охоплює діапазон 25–1000 MHz для вимірювання потужності RF загального призначення. Прилад оснащений швидкозмінними розʻємами (QC) для мінімізації потреби в адаптерах під час критичних вимірювань та реостатом діапазону, який дозволяє регулювати повну шкалу потужності для покращеної точності.

Основні характеристики

• Широкосмуговий елемент охоплює 25–1000 MHz
• Діапазони вимірювання потужності: 5/15/50/150/500 W
• Quick Change (QC) розʻєми для зручного підключення
• Низька вставна VSWR: 1.05 (25–512 MHz), 1.07 (512–1000 MHz)
• Низькі втрати вставки: 0.1 dB (25–512 MHz), 0.13 dB (512–1000 MHz)
• Підтримує модуляцію CW, AM, FM та TV

Застосування

• Вимірювання потужності RF в лінії
• Моніторинг балансу навантаження та VSWR
• Тестування та пусконаладка RF систем
• Перевірка продуктивності передавача
