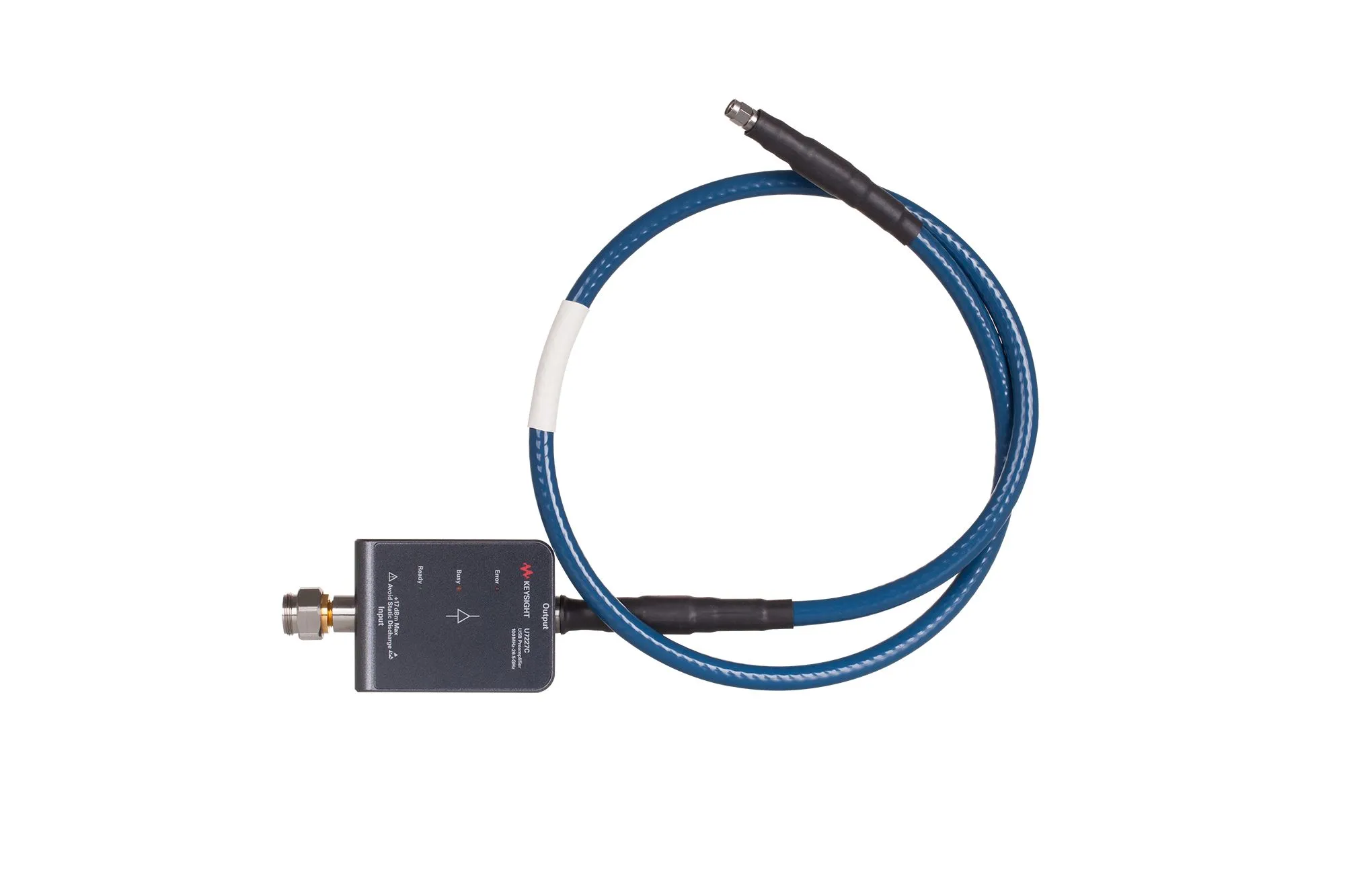

Keysight U7227C USB Preamplifier

Огляд

Keysight U7227C — це USB передпідсилювач діапазону 100 MHz до 26.5 GHz, розроблений для забезпечення надійного підсилення та низької шумової фігури для широкосмугових RF систем вимірювання. Він інтегрується з аналізаторами сигналів серії X для забезпечення точних вимірювань шумової фігури та автоматичного калібрування для підвищення повторюваності вимірювань.

Основні характеристики

• Діапазон частот: 100 MHz до 26.5 GHz
• Шумова фігура: <6 dB (100 MHz–4 GHz), <5 dB (4–6 GHz), <4 dB (6–18 GHz), <5 dB (18–26.5 GHz)
• Підсилення: >16.1 + 0.26F dB (100 MHz до 26.5 GHz)
• Вхідна повернена втрата >15 dB (100 MHz–4 GHz), >8 dB (4–26.5 GHz)
• Вихідна повернена втрата >18 dB (100 MHz–4 GHz), >11 dB (4–26.5 GHz)
• Автоматична температурна компенсація підсилення та передача даних калібрування
• USB plug-and-play з передачею даних S-параметрів та шумової фігури
• Надійна конструкція для лабораторних та польових вимірювань

Застосування

• Широкосмугові вимірювання шумової фігури з аналізаторами серії X
• Характеризація широкосмугових RF систем
• Міліметрові хвилі вимірювання
• Аналіз сигналу переднього каскаду на високих частотах

Комплектація

• Адаптер 3.5 mm (f) на Type-N (m)
