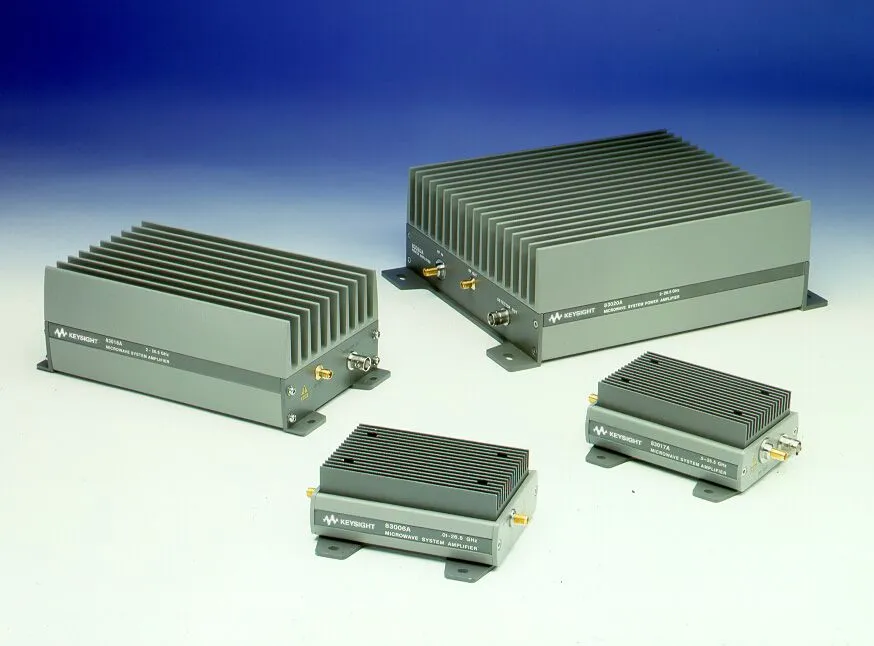

Keysight 83018A Microwave System Amplifier

Огляд

Keysight 83018A є компактним мікрохвильовим системним підсилювачем, розробленим для розробників систем і інтеграторів, які працюють з RF та мікрохвильовими системами тестування та вимірювання. Ця модель забезпечує відновлення потужності для подолання втрат системи та посилення доступної потужності в середовищах АТЕ. Надширока смуга пропускання від 2 до 26,5 ГГц дозволяє одному підсилювачу замінити кілька вузькосмугових моделей.

83018A оснащена внутрішніми спрямованими детекторами для зовнішнього вирівнювання рівня та забезпечує чудовий коефіцієнт шуму відносно своєї широкої смуги пропускання та високого посилення, значно поліпшуючи коефіцієнт шуму системи та динамічний діапазон. Підсилювач поставляється з теплорозсіюючим радіатором низького профілю, інтегрованим монтажним кронштейном та кабелем живлення постійного струму довжиною 2 метри для швидкої та легкої інтеграції в більшість систем вимірювання.

Основні характеристики

• Діапазон частот: 2 до 26,5 ГГц
• Посилення: Понад 27 dB (до 20 ГГц), 23 dB (до 26,5 ГГц)
• P1dB: Більше 22 dBm (до 20 ГГц), 17 dBm (до 26,5 ГГц)
• Коефіцієнт шуму: Менше 10 dB (до 20 ГГц), 13 dB (до 26,5 ГГц)
• Внутрішні спрямовані детектори для зовнішнього вирівнювання рівня
• RF розʼєми: 3,5 мм (f)
• DC детектор виходу: BNC (f)
• Джерело живлення: +12 V @ 2 A, −12 V @ 50 mA
• Включає радіатор низького профілю та інтегрований монтажний кронштейн

Застосування

• RF та мікрохвильові автоматизовані системи тестування (АТЕ)
• Додатки ланцюга сигналу, що вимагають високого посилення та низького коефіцієнта шуму
• Відновлення втрат системи в широкосмугових системах вимірювання

Комплектація

• 87421A 25 W джерело живлення (12 VDC, 15 VDC)
