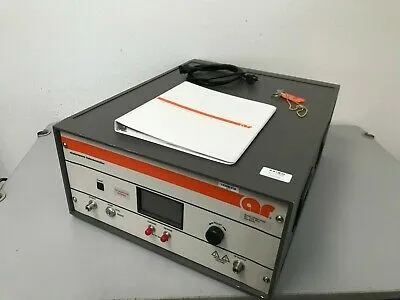

Amplifier Research 250W1000B RF Amplifier

Огляд

Amplifier Research 250W1000B є портативним, самостійним, повітряно охолоджуваним, твердотільним широкосмуговим підсилювачем, призначеним для застосувань, що вимагають миттєвої смуги пропускання, високого коефіцієнту підсилення та лінійності. Використання компліментарної схеми у всіх потужних каскадах мінімізує спотворення та покращує стабільність. При використанні з генератором розгортки він забезпечує мінімум 250 ватт RF потужності у діапазоні 80-1000 МГц. Підсилювач обладнаний Цифровою Панеллю Управління (DCP) для локального та віддаленого управління.

Основні характеристики

• Частотна характеристика: 80-1000 МГц миттєво
• Вихідна потужність (CW): Номінальна 300W при стисненні 3dB; мінімальна 250W при стисненні 3dB
• Коефіцієнт підсилення: 54 dB мінімум при максимальному налаштуванні з діапазоном регулювання 25 dB (4096 дистанційних кроків)
• Плоскість частотної характеристики: ±1.5 dB максимум, ±1.0 dB типово
• Вхідний імпеданс: 50 Ом, VSWR 1.5:1 максимум; 1.3:1 типово
• Модуляція: Вірно відтворює AM, FM або імпульсну модуляцію
• Гармонійне спотворення: -20 dBc максимум при 200W, -20 dBc типово при 250W
• Третьордерна точка перетину IP: 62 dBm типово
• Коефіцієнт шуму: 8 dB максимум, 6 dB типово
• Цифрова Панель Управління з локальним та віддаленим управлінням

Застосування

• Широкосмугове RF посилення для тестування та вимірювання
• Лінійне посилення сигналу
• Настільна та стійкова конфігурація
