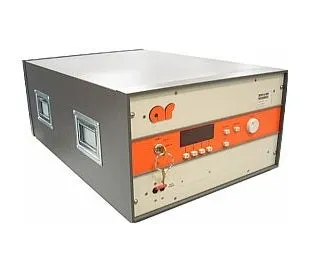

Amplifier Research 250T8G18 TWT Amplifier

Огляд

Amplifier Research 250T8G18 є самостійним широкосмуговим мікрохвильовим підсилювачем на лампах мандрівної хвилі (TWT) з примусовим повітряним охолодженням. Він призначений для застосувань, що вимагають миттєвої смуги пропускання та високого коефіцієнту підсилення, та забезпечує мінімум 250 ватт RF потужності. Модульна конструкція дозволяє легкий доступ та обслуговування, а імпульсний блок живлення зменшує загальну вагу пристрою.

Основні характеристики

• Смуга частот: 7.5-18 GHz миттєво
• Вихідна потужність: Номінальна 300W, мінімальна 250W CW; 70W мінімум при стисненні 1dB
• Коефіцієнт підсилення: 54 dB мінімум при максимальному налаштуванні; діапазон регулювання 35 dB
• Плоскість характеристики: ±12 dB максимум, вирівняно до ±5 dB при номінальній потужності
• Вхідний імпеданс: 50 Ом, VSWR 2.0:1 максимум
• Вихідний імпеданс: 50 Ом, VSWR 2.5:1 типово
• Вбудований інтерфейс IEEE-488 (GPIB) з цифровим дисплеєм передньої панелі
• Захист від VSWR та функція автоматичного сну
• Розширений моніторинг включаючи струм спіралі TWT та температуру корпусу

Застосування

• Тестування та вимірювання
• Тестування стійкості EMC RF
• Промислові дослідження та розробки
• Університетські дослідження
• Послуги обслуговування
