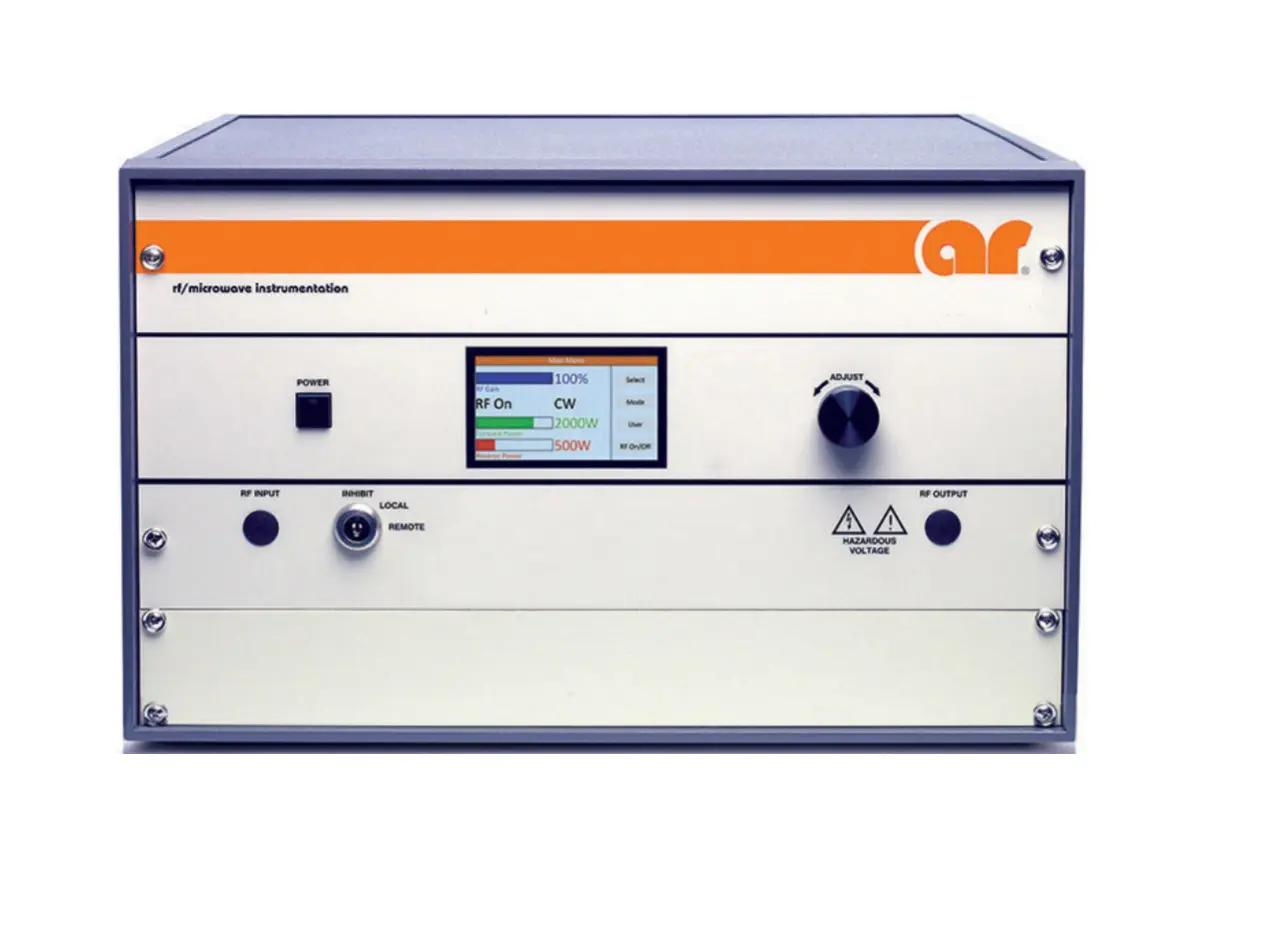

Amplifier Research 125S1G6 Solid-State RF Amplifier

Огляд

Amplifier Research 125S1G6 — це твердотільний RF підсилювач класу A широкосмугового дизайну, розроблений для вимогливих застосувань, що вимагають миттєвої смуги пропускання, високого підсилення та відмінної лінійності. Автономний та охолоджуваний повітрям, він працює від 0,7 до 6 ГГц і забезпечує мінімум 125 ват вихідної RF потужності. Пристрій підтримує як конфігурацію для настільного використання, так і монтажу в шафі, з розширеними можливостями дистанційного управління через кілька інтерфейсів.

Основні характеристики

• Мінімум 125 ват вихідної RF потужності в діапазоні 0,7–6 ГГц
• Мінімум 52 дБ підсилення з безперервною регульовкою на передній панелі
• Твердотільна конструкція класу A забезпечує низькі спотворення та високу лінійність
• Схема вирівнювання RF рівня входу захищає підсилювальні каскади від перевантаження
• Захист від перегріву з автоматичним вимиканням при перевищенні температури
• Цифровий дисплей передної панелі відображає стан роботи та умови несправностей
• Рівномірність підсилення ±1,5 дБ типово по діапазону частот
• Вхідний та вихідний імпеданс 50 Ом з розетками Type N (female)
• Дистанційне управління через інтерфейси IEEE-488, RS-232, волоконна оптика, USB та Ethernet

Застосування

• Підсилювач-драйвер для тестування бездротових та комунікаційних компонентів
• Багатодіапазонний вимірювальний прилад для стандартів CDMA, W-CDMA, TDMA та GSM
• EMC тестування з неспотвореними модуляційними сигналами
• Настільна RF підсилювання в дослідженнях та розвитку
