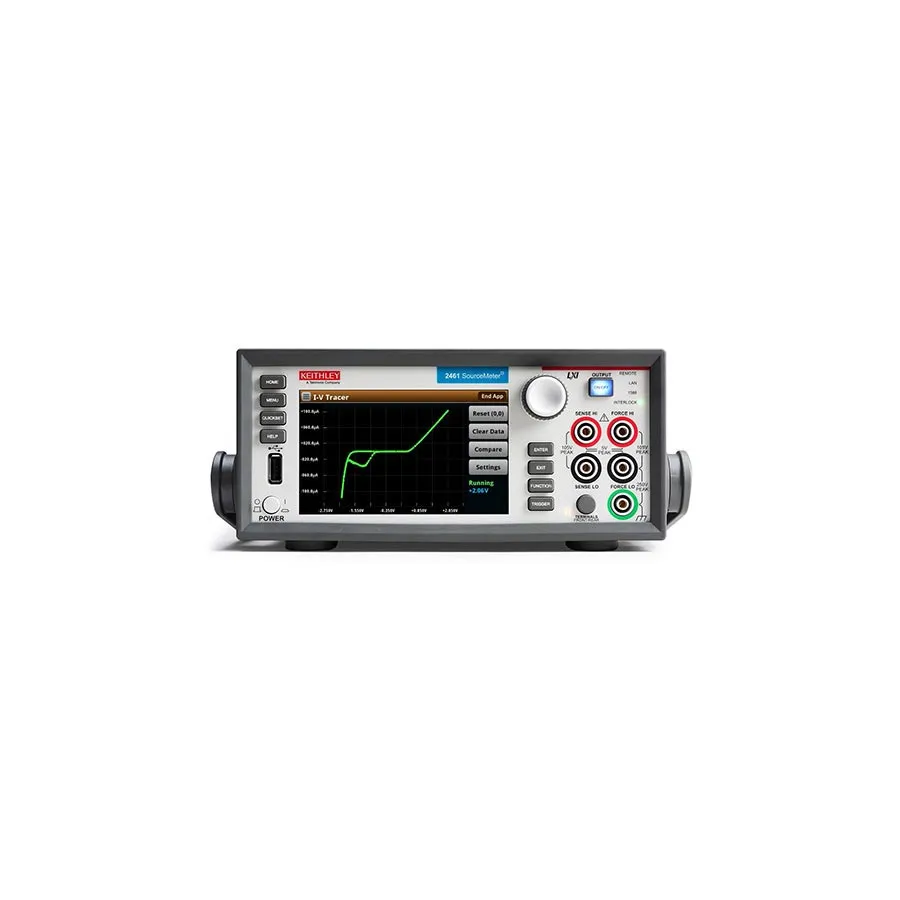

Keithley KICKSTARTNL-ACT1 I-V Tracer Application

Огляд

I-V Tracer — це спеціалізована програма для приладів Keithley SourceMeter, яка забезпечує функціональність трасування вольт-амперної характеристики двополюсних пристроїв. Програма використовує сенсорний екран приладів серії Keithley 2400 для забезпечення інтуїтивного та сучасного інтерфейсу для дослідження характеристик пристроїв через розгорнення напруги та струму. I-V Tracer пропонує сучасну альтернативу старим трасувальникам з повною функціональністю генерування, поглинання та вимірювання SourceMeter приладів.

Основні характеристики

• Генерування струму та напруги в реальному часі з незалежним контролем розгорнення
• Режими полярності DC, +DC та -DC для комплексної характеризації пристроїв
• Режим полярності AC на сумісних приладах 2461 SMU
• Подвійні високошвидкісні цифровізатори на 2461 для пульсованих вимірювань
• Сенсорний інтерфейс з масштабуванням жестами для динамічного аналізу графіків
• Управління в реальному часі ручкою з реагуванням на швидкість обертання
• Режим порівняння для отримання еталонних та вимірюваних характеристик
• Збереження даних кривої для аналізу в Excel або через CSV експорт
• Захоплення екрана для документування результатів

Сумісні прилади

• Keithley 2450 SourceMeter SMU
• Keithley 2460 SourceMeter SMU
• Keithley 2461 SourceMeter SMU (з можливістю AC полярності та пульсованих вимірювань)
• Keithley 2470 SourceMeter SMU

Застосування

• Характеризація та валідація напівпровідникових пристроїв
• Трасування вольт-амперної характеристики діодів та транзисторів
• Контроль якості компонентів та приймальне тестування
• Аналіз поведінки пробою та включення пристроїв
• Лабораторне дослідження та розроблення тестування
