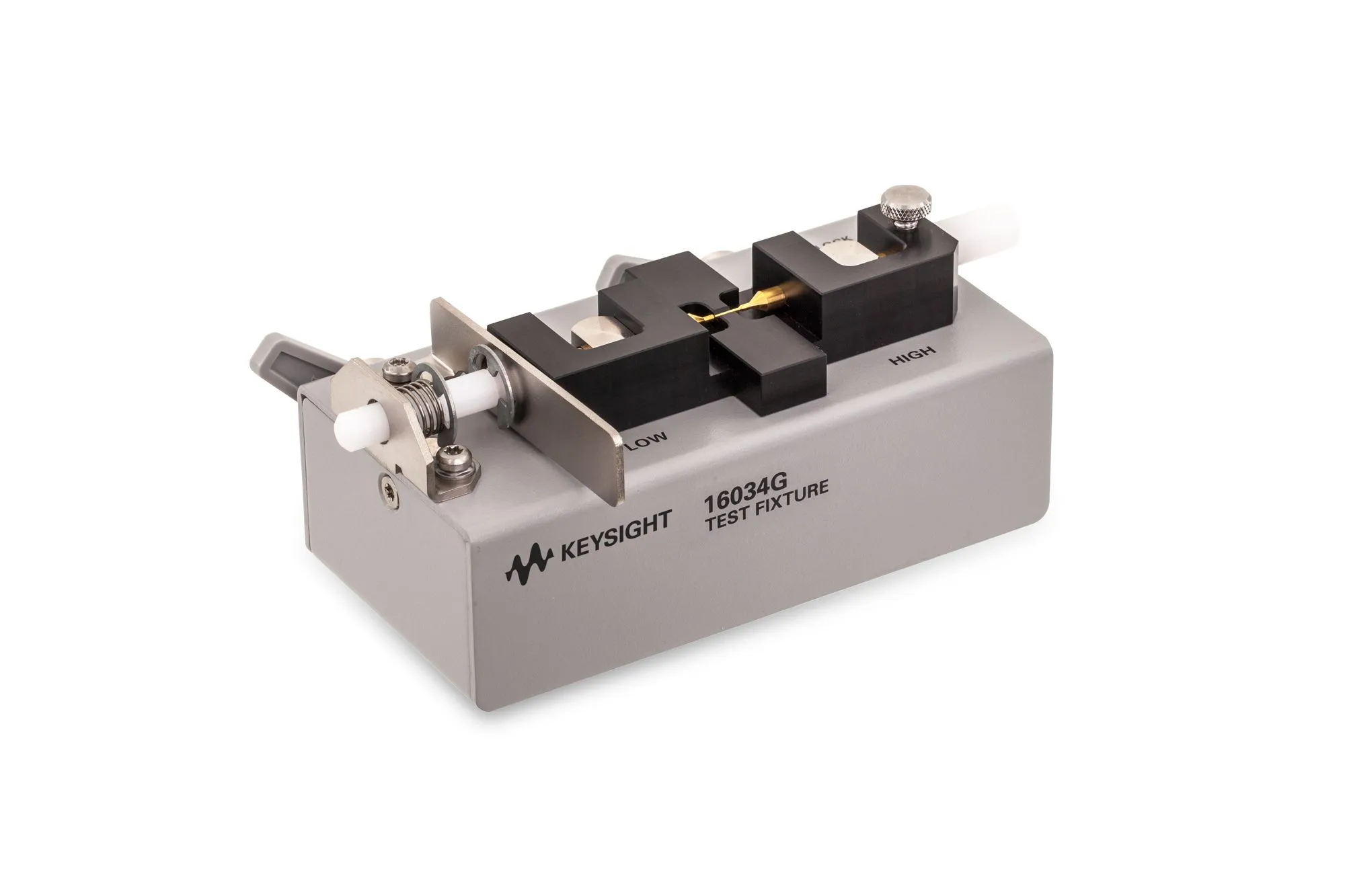

Keysight 16034G SMD Test Fixture
Keysight 16034G пристрій для тестування SMD
Запитати ціну
Keysight 16034G ultra-miniature SMD test fixture for impedance measurement with minimum 0.6mm×0.3mm DUT size, DC to 40MHz bandwidth, and ±40V DC bias.
Деталі продукту
| Модель | 16034G |
| Виробник | Keysight |
| Категорія | Power Loggers |
| Наявність | На замовлення |
Опис
Огляд
Keysight 16034G — ультрамініатюрний пристрій для тестування SMD компонентів, розроблений для вимірювання імпедансу найменших поверхневих компонентів, з підтримкою компонентів розміром від 0,6 мм (L) × 0,3 мм (W). Сумісний з вимірювальними приладами Keysight 4192A, 4294A, 4263B та E4980A, може працювати до 110MHz з компенсацією OPEN/SHORT/LOAD.
Основні характеристики
- Мінімальний розмір DUT: 0,6мм(L) × 0,3мм(W)
- Діапазон частот: DC до 40MHz (до 110MHz з компенсацією)
- Діапазон зміщення DC: -40V до +40V
- З'єднання BNC та 4-терміналу-пара
- Компактні розміри: 120(W) × 50(H) × 70(D)мм
Застосування
- Характеризація імпедансу ультрамініатюрних SMD компонентів
- Розширене тестування та перевірка компонентів
- Контроль якості виробництва мініатюрної електроніки
Характеристики
| Minimum DUT Size | 0.6mm(L) × 0.3mm(W) |
| Frequency Range | DC to 40MHz (up to 110MHz with compensation) |
| DC Bias Range | -40V to +40V |
| Terminal Connection | BNC, 4 terminal-pair |
| Operating Temperature | 0 to 55°C |
| Dimensions | 120(W) × 50(H) × 70(D)mm |
