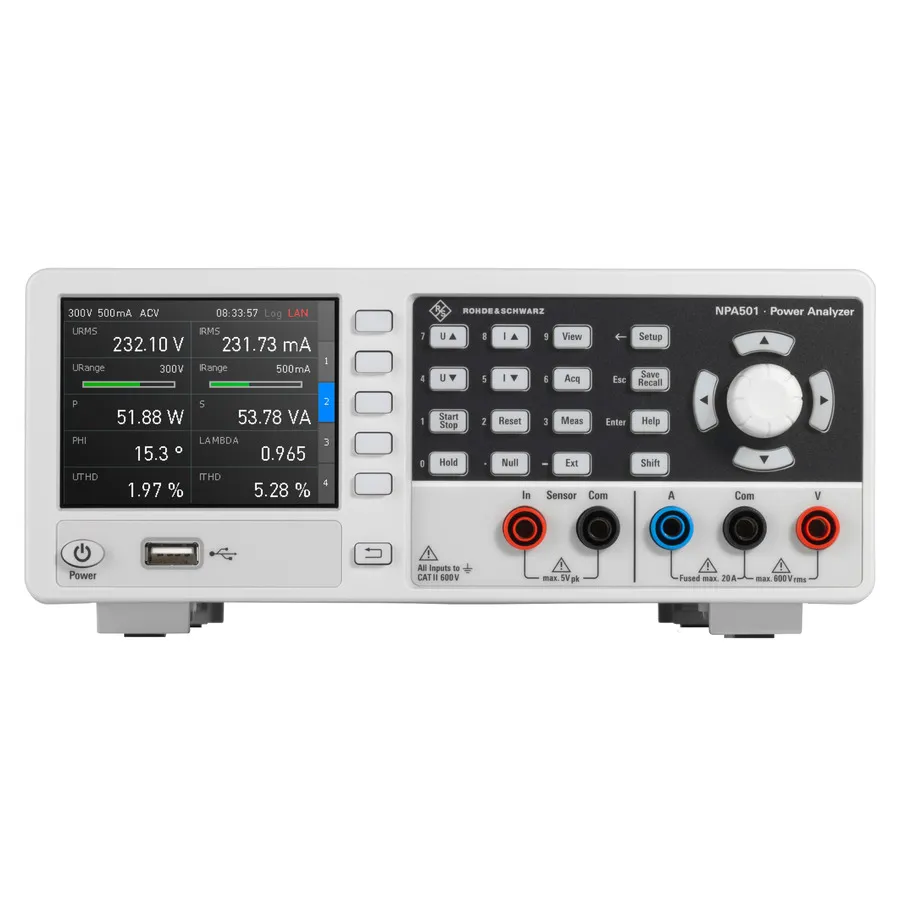

Rohde & Schwarz NPA501-G Power Analyzer

Огляд

Rohde & Schwarz NPA501-G є середнього класу аналізатором потужності серії NPA, розроблений для детального вимірювання потужності та аналізу гармонік. З діапазоном вимірювання від 50 µW до 12 кВт та смугою пропускання від DC до 100 кГц, він забезпечує комплексну оцінку якості електроенергії як у дослідницьких, так і в умовах виробничого тестування. Прилад має базову точність 0.05% із роздільною здатністю 16 біт для вимірювання напруги та струму.

Основні характеристики

• Діапазон вимірювання потужності: 50 µW до 12 кВт
• Смуга пропускання: DC до 100 кГц з частотою дискретизації 500 ksample/s
• Аналіз гармонік до 50-ї гармоніки з логарифмічним відображенням амплітуди
• Базова точність 0.05% з роздільною здатністю 16 біт
• QVGA колірний дисплей (320 × 240 пікселів) з функціями осцилографа та діаграми тренду в реальному часі
• Вимірювання піків-піків та чотири порти BNC для аналогових та цифрових входів/виходів
• Функція інтенсивного струму для аналізу запуску двигуна
• Логування даних у форматі .CSV з позначками часу; захоплення екрана на USB
• Функція PASS/FAIL для автоматизованого контролю відповідності
• Віддалене управління через Ethernet або USB з безплатними драйверами LabVIEW та LabWindows/CVI
• Інтерфейс GPIB для інтеграції управління приладом

Застосування

• Оцінка якості електроенергії та аналіз гармонік
• Виробниче тестування та верифікація відповідності
• Характеризація джерел живлення та інверторів
• Дослідження енергоефективності
• Інтеграція в системи автоматизованого тестування
