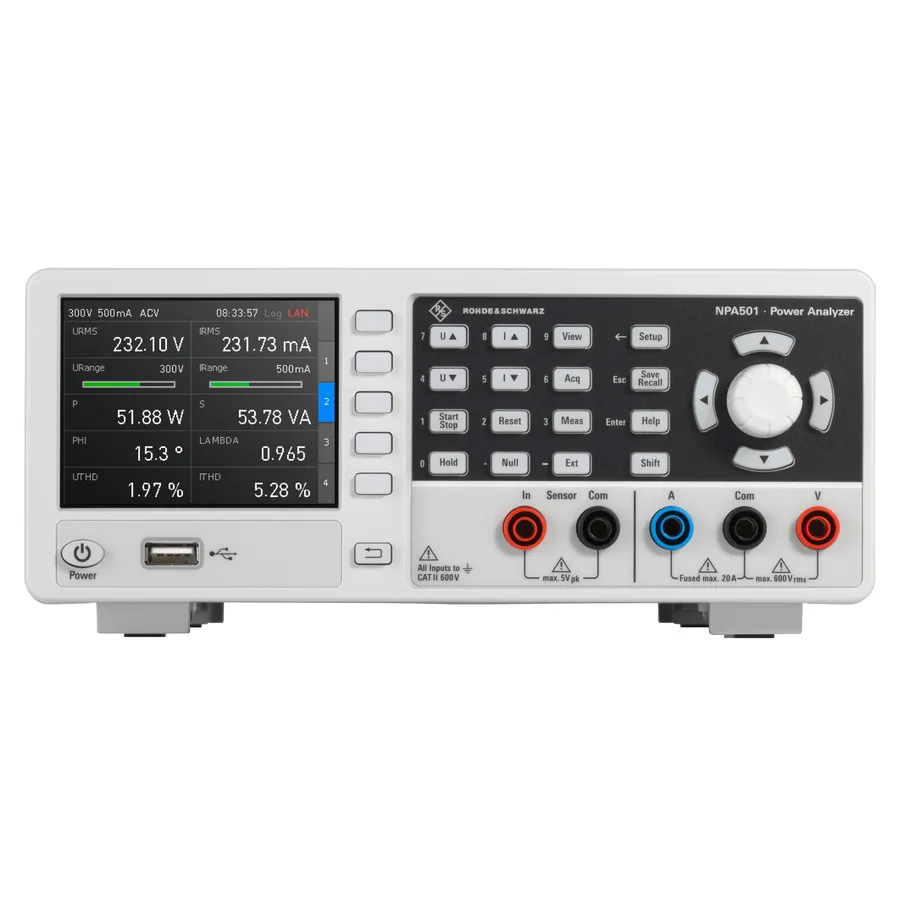

Rohde & Schwarz NPA501 Power Analyzer

Огляд

Rohde & Schwarz NPA501 — це передовий аналізатор потужності, розроблений для детального аналізу якості потужності та виробничого тестування. Розширюючи можливості лічильника NPA101, він додає складні аналітичні функції, включаючи аналіз гармонік, побудову графіків тренду та PASS/FAIL моніторинг. Яскравий QVGA кольоровий дисплей (320 × 240 пікселів) одночасно відображає до 10 налаштовуваних користувачем результатів вимірювання з частотою 10 вимірювань на секунду. З базовою точністю 0.05% та смугою частот DC-100 kHz, NPA501 ідеальний для виробників, що вимагають комплексної перевірки відповідності потужності.

Основні характеристики

• Діапазон вимірювання потужності: 50 µW до 12 kW
• Смуга частот: DC до 100 kHz
• Частота дискретизації: 500 ksample/s з 16-бітною роздільністю
• Аналіз гармонік до 50-ї гармоніки з логарифмічним дисплеєм амплітуди
• Двоканальний графік тренду для параметрів U, I, P, S, Q та F
• QVGA кольоровий дисплей (320 × 240 пікселів) з частотою оновлення 10 Гц
• Базова точність вимірювання: 0.05%
• Чотири BNC роземи для аналогових та цифрових входів/виходів
• PASS/FAIL моніторинг для багатьох параметрів вимірювання
• Логування даних з міткою часу у форматі CSV
• Підключення USB флеш-накопичувача для експорту даних та захоплення екрану
• Дистанційне керування через Ethernet або USB інтерфейси
• Безплатні драйвери для інтеграції LabVIEW та LabWindows/CVI
• Підтримка вводу датчиків струмових клітей або шунтів

Застосування

• Аналіз якості потужності та гармонік
• Виробниче тестування з автоматизованим PASS/FAIL моніторингом
• Перевірка відповідності та валідація потужності
• Аналіз імпульсного струму та перехідних процесів
• Розширення діапазону вимірювання струму за допомогою зовнішніх датчиків
• Довгострокове моніторування потужності та аналіз тренду
