Hioki PQ3198/6000 KIT Power Quality Analyzer Kit

Огляд

Hioki PQ3198 – це комплексний аналізатор якості електроенергії, розроблений для вимірювання однофазних і трифазних електричних мереж з високою точністю та достовірністю. Цей набір дозволяє моніторити та записувати аномалії електропостачання, що дозволяє швидко дослідити та оцінити їх причини. Він вимірює падіння напруги, фліцкер, гармоніки та перехідні события для повної діагностики електричної мережі.

Основні характеристики

• Відповідність стандарту IEC61000-4-30 Class A для верифікації якості електроенергії
• Висока точність: напруга ±0,1% від номіналу, струм ±0,1% від показання ±0,1% від максимуму, потужність ±0,2% від показання ±0,1% від максимуму
• Широкосмугова напругова шкала для вимірювання гармонік вищого порядку до 80 кГц
• Максимальне вимірювання перехідної напруги 6000 В пік до 700 кГц
• Вимірювання змінного струму до 6000 А з гнучкими датчиками струму
• Дві незалежні системи вимірювання потужності для каналів 1-3 та каналу 4
• Можливість вимірювання інвертора: базова частота 40-70 Гц, частота носія до 20 кГц
• Безперервний запис даних без розривів
• Комплектне програмне забезпечення PQ ONE для створення звітів
• Опціональна GPS BOX для синхронізації декількох приладів

Застосування

• Моніторинг та діагностика трифазної електричної мережі
• Оцінка якості електроенергії та аналіз гармонійного спотворення
• Виявлення провалів, піків та фліцкера напруги
• Оцінювання продуктивності інвертора та частотного перетворювача (VFD)
• Усунення несправностей аномалій електропостачання

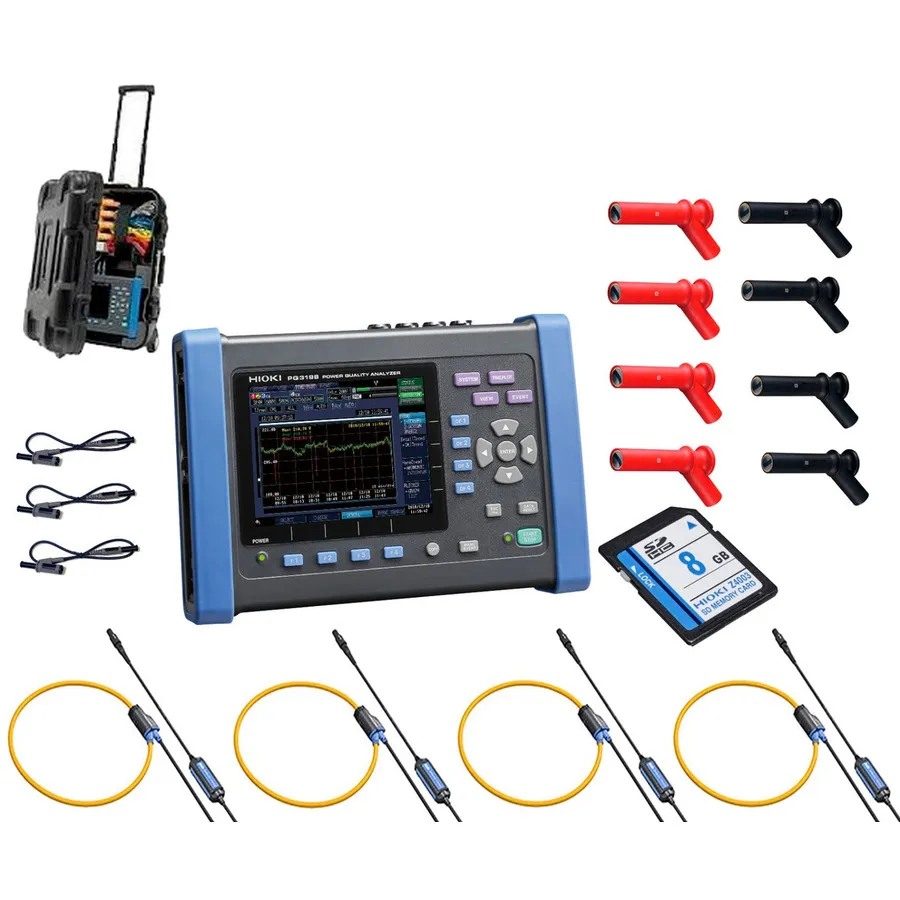

Комплектація

• 4x датчики змінного струму CT7045 на 6000 А
• 3x кабелі-перемички L1021-02
• Карта пам'яті SD Z4003 на 8 ГБ
• 4x адаптери магнітних наконечників напругового кабелю 9804-01 (червоні)
• 4x адаптери магнітних наконечників напругового кабелю 9804-02 (чорні)
• Жорсткий футляр PW3198 HC
