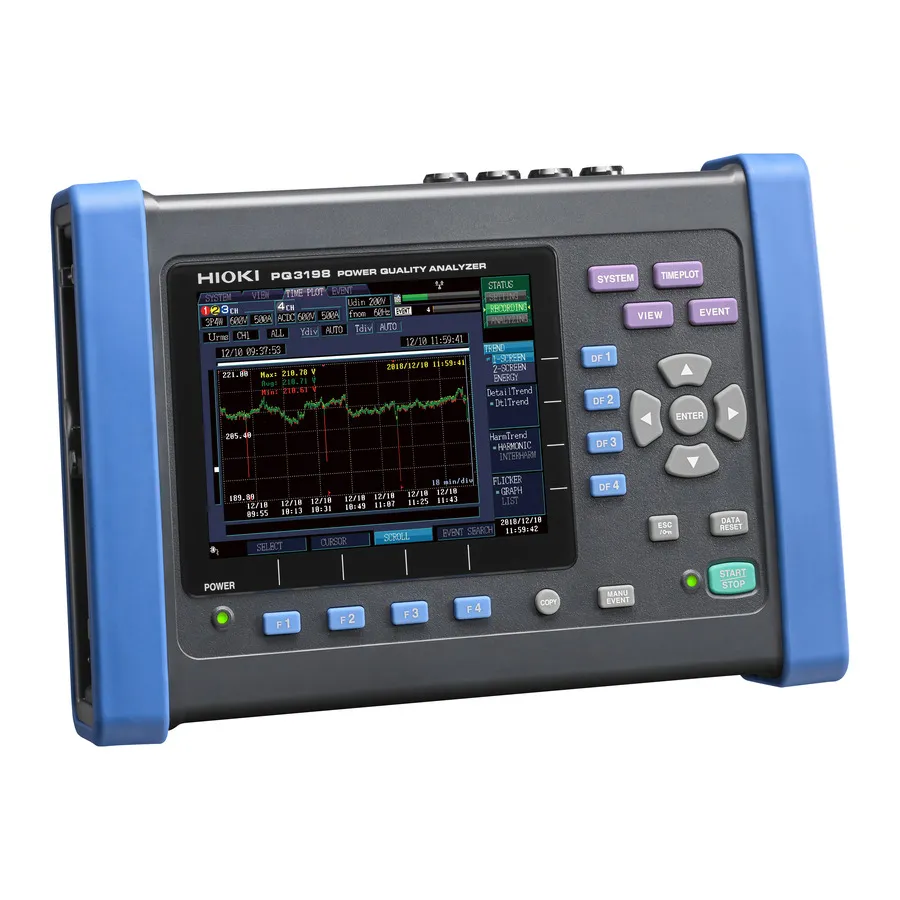

Hioki PQ3198 Power Quality Analyzer

Огляд

Hioki PQ3198 — надійний аналізатор якості електроенергії, призначений для фахівців на місцях, які аналізують характеристики потужності в складних системах. Він достовірно фіксує весь спектр аномалій електроенергії, включаючи миттєві перерви, спади напруги та коливання частоти, при цьому записуючи тренди для дослідження причин несподіваних несправностей обладнання.

З сертифікацією Class A відповідно до IEC 61000-4-30 Ed. 2, PQ3198 виконує вимагаються стандартом завдання вимірювання, включаючи безперервний розрахунок без зазорів, виявлення подій (піки, провали, перерви) та синхронізацію часу на основі GPS. Ізольований четвертий канал напруги дозволяє одночасно вимірювати потужність та ефективність двох ланцюгів з різними напругами, таких як вхід AC та вихід DC швидкозарядних станцій EV.

Основні характеристики

• Сертифікація Class A стандарту IEC 61000-4-30 Ed. 2
• Діапазон напруги: 0–600В RMS з точністю ±0,1%
• Вимірювання струму: 500 мА до 5 кА AC (залежить від датчика)
• Ізольований четвертий канал напруги для вимірювання потужності та ефективності двох ланцюгів
• Широкосмугове вимірювання напруги від 2 кГц до 80 кГц для гармонік вищого порядку
• Вимірювання пікової перехідної напруги до 6000В (потрібні опціональні датчики)
• Підтримує фундаментальну частоту 40–70 Гц з частотою несучої до 20 кГц для вимірювання інвертора
• Одночасний запис хвиль подій та графіків трендів
• Автоматичне виявлення датчика для запобігання помилкам вимірювання
• GPS опціонально для синхронізації часу
• Спеціальне програмне забезпечення PQ ONE для детального аналізу даних та створення звітів

Застосування

• Моніторинг якості електроенергії та оцінка для інтеграції в мережу
• Аналіз потужності відновлюваних джерел енергії та станцій зарядки EV
• Перевірка ефективності вхідного/вихідного сигналу систем перетворення потужності
• Дослідження гармонік та аномалій в електричних системах
• Усунення проблем на місці з електроживленням та обладнанням
