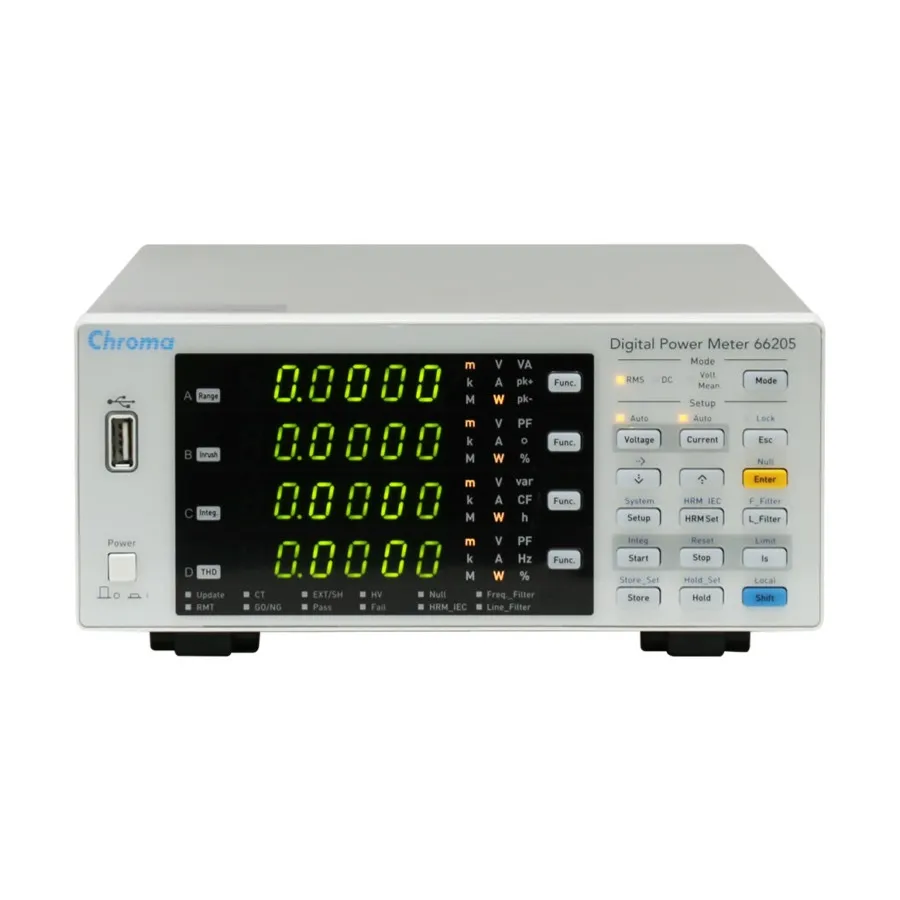

Chroma 66205 Digital Power Meter

Огляд

Chroma 66205 — це одноканальний цифровий вимірювач потужності другого покоління серії 66200, розроблений для високоточних вимірювань потужності, що відповідають стандартам IEC 62301 та EN50564. Він має передову технологію DSP з 16-розрядними перетворювачами та частотою дискретизації до 250 кГц, підтримує діапазони напруги до 600V та вимірювання струму до 30A.

66205 забезпечує виключну продуктивність для ОДП, виробництва та контролю якості, що потребують прецизійного аналізу потужності. Його функція Smart Range автоматично оптимізує точність вимірювання під час інтеграції потужності, а комплексні можливості вимірювання гармонік (до 100 порядків) забезпечують відповідність міжнародним стандартам та прецизійний аналіз імпульсних джерел живлення та сучасних електронних пристроїв.

Основні характеристики

• Одноканальне високоточне вимірювання потужності
• Діапазони напруги: 15, 30, 60, 150, 300, 600 Vrms (опціонально 1200V)
• Діапазони струму: 0,005–30 Arms з мінімумом 5 мА
• Діапазон частот: постійний струм до 10 кГц з частотою дискретизації 250 кГц
• Розрізнення потужності 0,1 мВт з низькою похибкою діапазону (0,05%)
• Функція Smart Range для автоматичного масштабування вимірювань інтеграції потужності
• Вимірювання гармонік до 100 порядків з розрізненням частоти 5 Гц
• Фільтр лінії, сумісний з IEC 61000-3-2 (OFF, 500 Гц, 5,5 кГц)
• Вимірювання THD та спотворення користувачем вказаного порядку
• Вимірювання пускового струму та енергії
• Множинні інтерфейси: GPIB, USB (Host з логуванням даних), RS232, LAN (опціонально)
• Підтримка зовнішніх шунтів та датчиків CT/DCCT
• Програмне забезпечення графічної панелі для керування, візуалізації та запису даних
• Автоматичне попереджувальне тестування згідно з IEC 61000-3-2

Застосування

• Вимірювання енергоефективності та режиму очікування відповідно до IEC 62301
• Тестування гармонійної відповідності та аналіз якості живлення
• Характеризація енергоефективності імпульсних перетворювачів
• Валідація ОДП та виробничі випробування
• Контроль якості та перевірка відповідності стандартам
• Перевірка відповідності вимогам ENERGY STAR та ErP

Параметри вимірювання

66205 забезпечує комплексні можливості вимірювання, включаючи Vrms, Vpeak (позитивний та негативний), гармоніки напруги, V_THD, коефіцієнт форми напруги, Irms, Ipeak (позитивний та негативний), гармоніки струму, I_THD, коефіцієнт форми струму, дійсна потужність (W), видима потужність (VA), реактивна потужність (VAR), коефіцієнт потужності, частота напруги та струму, енергія (Wh та Ah) та кутовий зсув.
