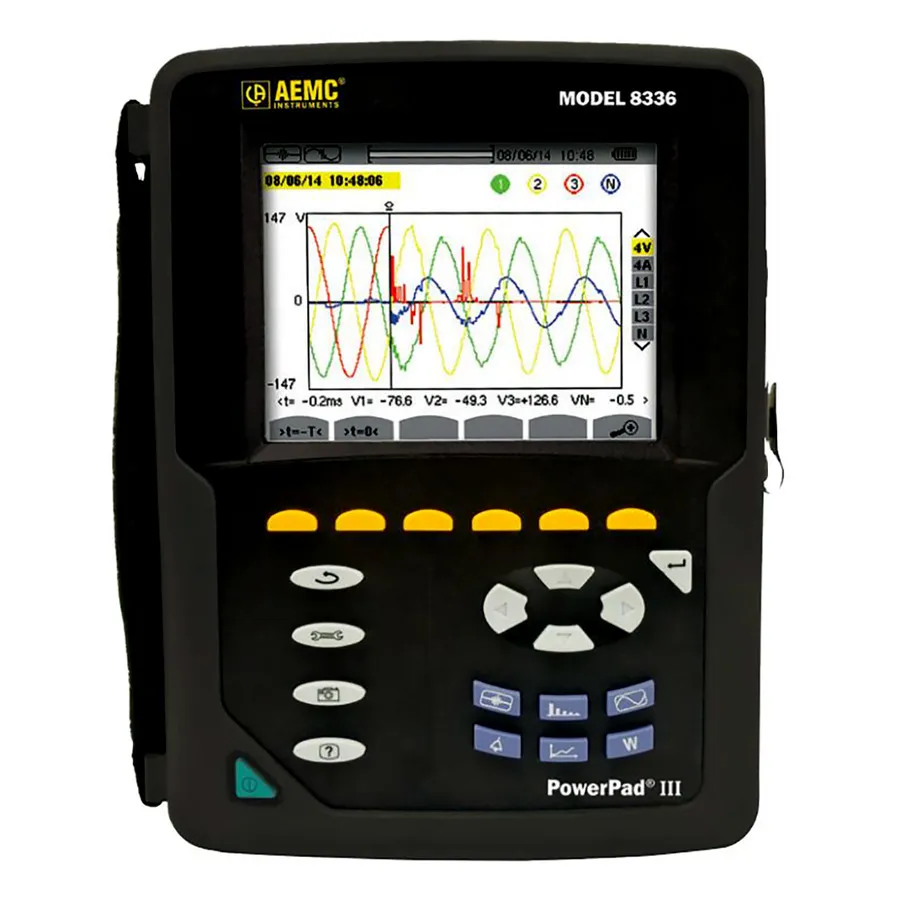

AEMC 8336 PowerPad III Power Quality Analyzer

Огляд

AEMC 8336 PowerPad III — трифазний аналізатор якості електроенергії, розроблений для технічних спеціалістів та інженерів для вимірювання та діагностики проблем якості електроенергії в однофазних, двофазних або трифазних мережах. Він має п'ять входів напруги та чотири входи струму з сертифікацією IEC 61000-4-30 Class B та рейтингом безпеки 600V CAT IV. Прилад компактний, стійкий до ударів та обладнаний великим кольоровим дисплеєм для аналізу в реальному часі.

Основні характеристики

• Істинні RMS вимірювання однофазної, двофазної та трифазної мереж з 256 вибірок/цикл, плюс постійний струм
• Реальні кольорові хвильові форми та налаштування на екрані
• Автоматичне розпізнавання зонду струму та масштабування
• Гармоніки напруги, струму та потужності до 50-го порядку з реальним виглядом
• Захоплення перехідних процесів до 1/256-ї частини циклу з сховищем до 210 подій
• 2GB внутрішньої пам'яті для комплексного логування та запису трендів
• Дисплей діаграми фаз та вимірювання потужності (kVA, kvar, kW, kVAh, kvarh, kWh)
• Аналіз дисбалансу фаз та K-Factor з виглядом миготіння
• Моніторинг тривог, виявлення викидів та провалів з логуванням подій
• Функція знімка екрана для захоплення хвильових форм
• Програмне забезпечення DataView® для конфігурації, аналізу та звітування

Застосування

• Діагностика якості електроенергії в трифазних електричних системах
• Аналіз гармонійних спотворень та перехідних процесів
• Моніторинг споживання та ефективності електроенергії
• Усунення несправностей та обслуговування електричних систем

Комплектація

• Чотири датчики AmpFlex® 193-24-BK
• П'ять чорних кабелів напруги довжиною 10 футів з затискачами типу крокодил
• Велика сумка для інструментів та м'ятий чохол для перенесення
• Батарея 9.6V NiMH та блок живлення 110/240V
• USB кабель 5 ft, програмне забезпечення DataView® та посібник користувача
