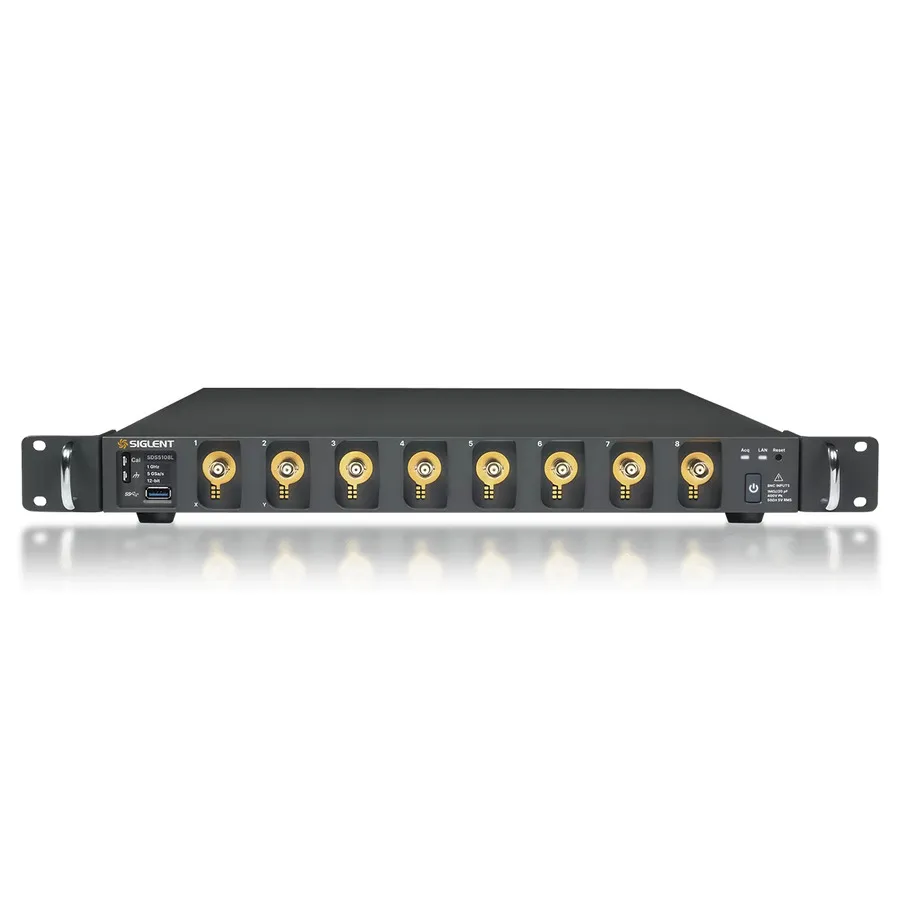

Siglent SDS5108L 8-Channel Digital Oscilloscope
Siglent SDS5108L 8-канальний цифровий осцилоскоп
Siglent SDS5108L is an 8-channel, 1 GHz low-profile oscilloscope with 5 GSa/s sampling and 12-bit resolution, designed for rackmount systems and distributed data acquisition.
Деталі продукту
| Модель | SDS5108L |
| Виробник | Siglent |
| Категорія | PC Based Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Siglent SDS5108L — модульний низькопрофільний 8-канальний осцилоскоп, призначений для стійкових систем та додатків розподіленого захоплення даних. З пропускною здатністю 1 ГГц, швидкістю дискретизації 5 ГСа/с та 12-бітним розрішенням АЦП, він забезпечує високошвидкісне захоплення хвилі без вбудованого дисплея. SDS5108L працює як автономний осцилоскоп при підключенні до зовнішнього монітора та миші, або масштабується до 512 каналів з використанням розподільника SYN64 для мультимодульних систем.
Основні характеристики
- 8 аналогових каналів з 1 ГГц пропускною здатністю та швидкістю дискретизації 5 ГСа/с
- 12-бітний АЦП для високорозрішаючих вимірювань глибиною пам'яті до 2,5 Гбт
- Швидкість захоплення хвилі 160 000 хв/с у звичайному режимі та 650 000 хв/с у режимі послідовності
- Низька шумова основа 140 µVrms при 1 ГГц пропускній здатності (типово)
- 256-рівневе градієнтування інтенсивності та режими відображення з температурною кольоровою гамою
- Розумний тригер з режимами краю, нахилу, імпульсу, вікна, шаблону та відео
- Декодування серійної шини для I2C, SPI, UART, CAN, LIN та додаткових протоколів
- Запис історії до 170 000 кадрів хвилі
- 60+ автоматичних вимірювань з гістограмою та статистичним аналізом
- 8 математичних трас, що підтримують FFT, фільтрування та користувацькі формули
- Режим сегментованого захоплення для реєстрації кількох подій запуску з мінімальним часом мертвої зони
- Синхронізація SYNC-64 для масштабування систем до 512 каналів
- Множинні варіанти підключення: USB 3.0/2.0, 1000M LAN, HDMI, 10 МГц вхід/вихід
- Вбудований веб-сервер для дистанційного керування через LAN та підтримка команд SCPI
Застосування
- Тестування напівпровідників з широкою запірною здатністю (пристрої SiC та GaN)
- Розподілене захоплення даних з великою кількістю каналів
- Автоматизоване тестування обладнання та виробниче тестування
- Аналіз силової електроніки та цілісності сигналу
- Додатки дослідження та розвитку, що вимагають масштабованих вимірювань
Комплектація
- USB кабель
- Посібник швидкого старту
- Пасивний зонд (500 МГц) - 1 на канал
- Сертифікат калібрування
- Бездротова миша
- Кабель живлення
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 8 |
| Sampling Rate | 5 GS/s |
| Digital Channels | Upgrade Required |
| Memory | 500 Mpts |
| Type | DSO PC |
| Vertical Resolution | 12 bit |
| Series | SDS5000L Series |
| Includes | USB cable, Quick Start, Passive Probe 500MHz 1/CH, Passive Probe, Wireless Mouse, Power Cord |
| Special Features | Low profile |
