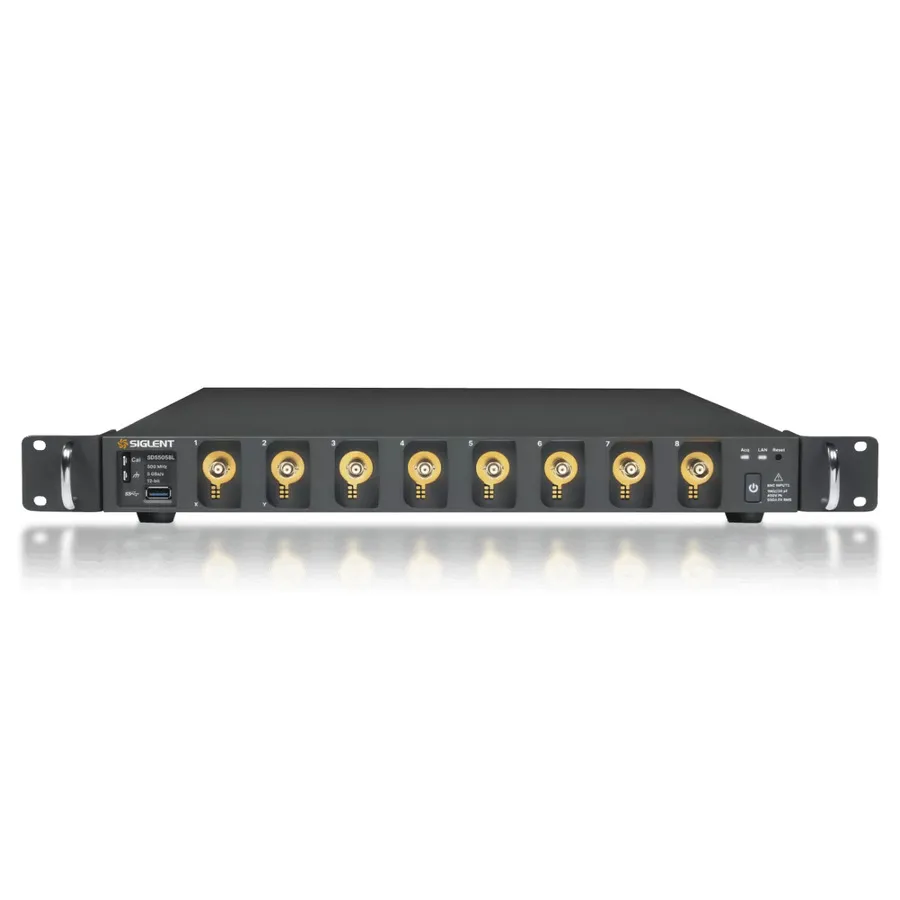

Siglent SDS5058L Digital Oscilloscope

Огляд

Siglent SDS5058L — модульний, низькопрофільний 8-канальний цифровий осцилоскоп, розроблений для установки в стійку та автоматизованих випробувань. Із пропускною спроможністю 500 MHz, дискретизацією в реальному часі 5 GSa/s, 12-бітною розділеною здатністю ADC та глибиною пам'яті 2.5 Gpts, він забезпечує таку ж базову продуктивність, як настільна версія SDS5000X HD. На відміну від настільної версії, SDS5058L не має вбудованого дисплея, але пропонує виключну масштабованість: кілька пристроїв можна синхронізувати за допомогою розподільника SYN64 для створення систем з 512 каналами.

Основні характеристики

• Пропускна спроможність 500 MHz з дискретизацією в реальному часі 5 GSa/s (2.5 GSa/s без чередування)
• 8 аналогових каналів плюс вхід зовнішнього тригера
• 12-бітна розділена здатність ADC та глибина пам'яті до 2.5 Gpts на канал
• Швидкість захоплення форми хвилі до 160,000 wfm/s (650,000 wfm/s у режимі послідовності)
• Низький рівень шуму: 140 µVrms @ 1 GHz пропускна спроможність
• 256-рівневе градирування інтенсивності та режими відображення кольорової температури
• Масштабована архітектура: синхронізація до 64 одиниць через SYN64 для систем із 512 каналами
• Режим сегментованого захоплення для запису кількох активованих подій
• Тригер і декодування послідовної шини: I2C, SPI, UART, CAN, LIN (стандартні); CAN FD, FlexRay, I2S, MIL-STD 1553B, SENT, Manchester, ARINC429 (опціональні)
• Запис форми хвилі історії: до 170,000 кадрів
• Автоматичні вимірювання для 60+ параметрів зі статистикою
• 8 математичних доріжок з FFT (8 Mpts), фільтруванням та редактором формул
• Розширене запуску: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay, Video
• Аналіз даних: Пошук, Навігація, Цифровий вольтметр, Лічильник, Гістограма, Діаграма Боде, Аналіз потужності, Тест подвійного імпульсу
• Вбудований веб-сервер для дистанційного керування через LAN через веб-браузер або команди SCPI

Застосування

• Автоматизовані випробування та моніторинг ліній виробництва
• Багатоканальні системи збору даних
• Тестування широкосмугових напівпровідників (SiC, GaN)
• Розподілене моніторування та усунення несправностей сигналів
• Аналіз сигналів у промисловості та аерокосмічній галузі

Комплектація

• 8× Пасивні щупи (500 MHz)
• USB кабель
• Коротка інструкція
• Бездротова миша
• Сертифікат про калібрування
• Кабель живлення
