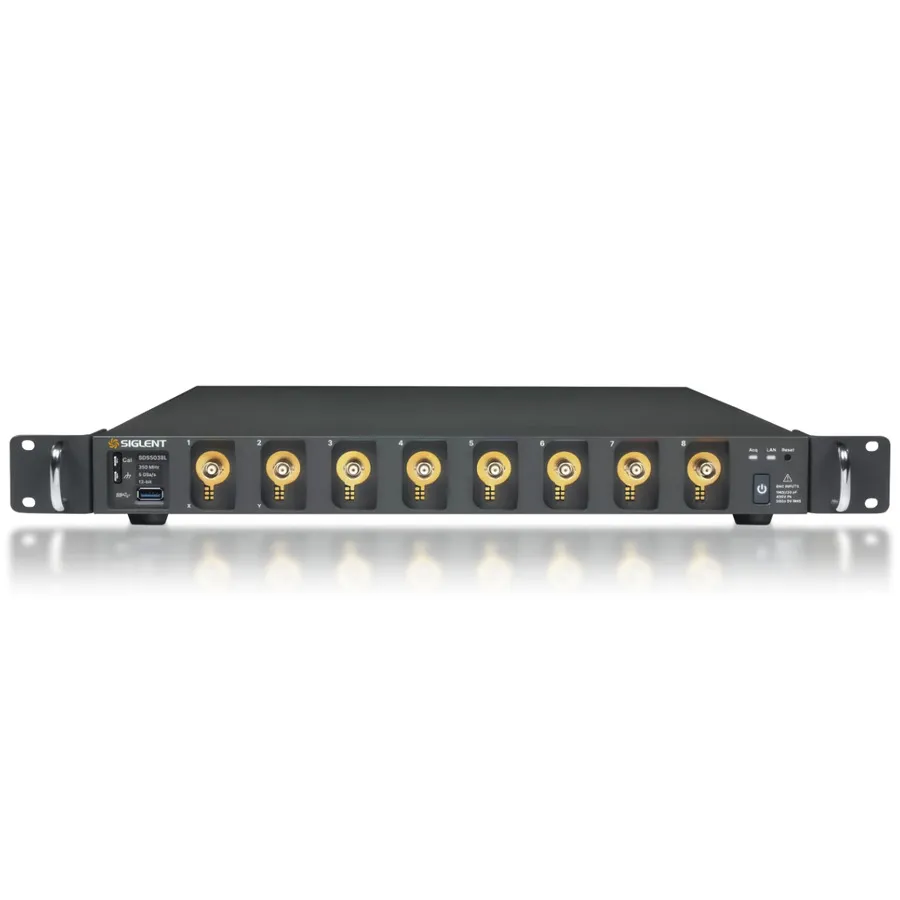

Siglent SDS5038L Digital Oscilloscope

Огляд

Siglent SDS5038L — це низькопрофільний модульний цифровий осцилограф сховища, розроблений для масштабованих багатоканальних систем збору даних. Без вбудованого дисплея він працює як самостійний прилад при підключенні до зовнішніх моніторів та пристроїв введення або масштабується до 512 каналів за допомогою синхронізатора SYN64. його 8 каналів, смуга пропускання 350 МГц та 12-бітний ADC роблять його ідеальним для автоматизованого тестування та розподілених додатків вимірювання.

Основні характеристики

• 8 аналогових каналів із смугою пропускання 350 МГц
• Максимальна швидкість вибірки 5 GSa/s
• 12-бітний ADC для захоплення високої розрізняльної здатності
• До 2,5 Гбіт пам'яті форми хвилі на канал
• Швидкість захоплення форми хвилі до 650 000 wfm/s в режимі послідовності
• Низькі шуми: 140 µVrms @ 1 GHz (типово)
• Режими дисплея з 256-рівневою градацією інтенсивності та кольоровою температурою
• Запуск та декодування послідовної шини для протоколів I2C, SPI, UART, CAN, LIN (з опціональними CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429)
• Запис форми хвилі історії до 170 000 кадрів
• Режим сегментованого захоплення для ефективного захоплення подій
• Розподільник SYNC-64 для синхронізації до 64 модулів (512 загальних каналів)
• Вбудований веб-сервер з керуванням LAN та командами SCPI
• Підтримка зовнішньої миші та клавіатури

Застосування

• Системи автоматизованого тестування та виробничого тестування
• Багатоканальна збір та аналіз даних
• Тестування напівпровідників широкої смуги (SiC/GaN)
• Якість електроенергії та вимірювання трифазної системи
• Розподілені системи вимірювання

Комплектація

• Пасивний зонд (1 на канал, 500 МГц)
• USB кабель
• Бездротова миша
• Силовий кабель
• Сертифікат калібрування
• Посібник швидкого старту
