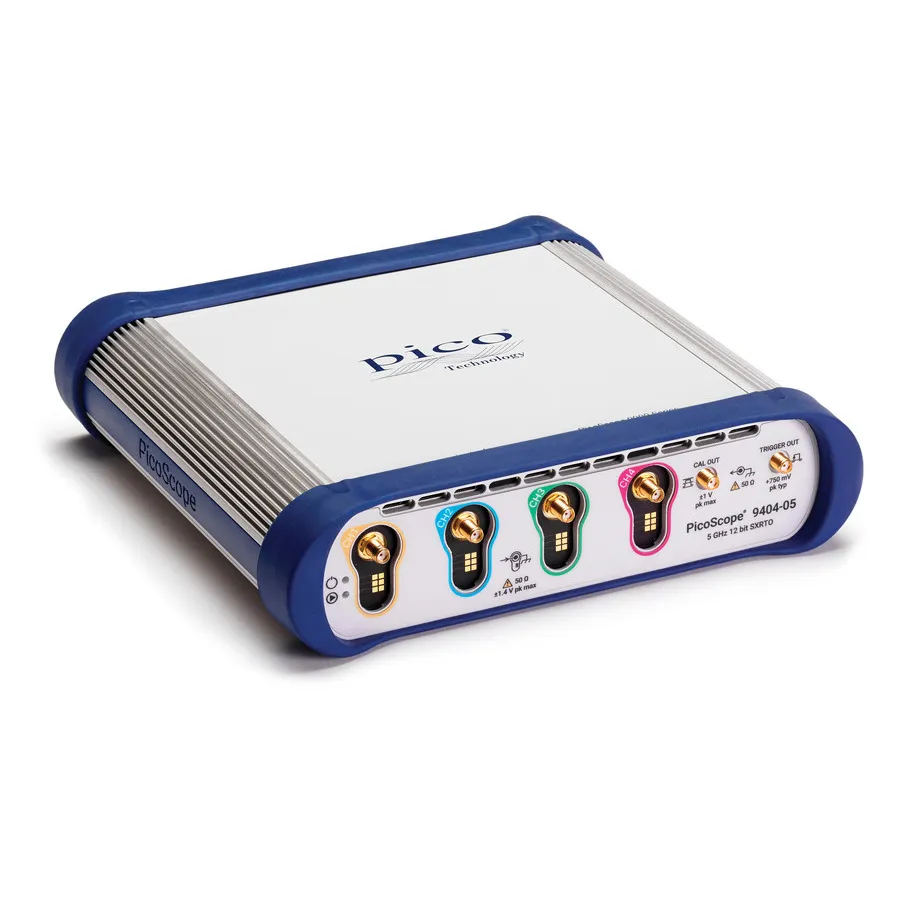

Pico Technology PicoScope 9404-05 CDR Oscilloscope

Огляд

PicoScope 9404-05 CDR від Pico Technology — це високопродуктивний осцилограф на базі ПК, розроблений для аналізу високошвидкісних послідовних даних та розширеної характеризації сигналу. Як частина серії 9400, він поєднує технології вибірки в реальному часі та еквівалентного часу через Sampler-Extended Real-Time Oscilloscope (SXRTO) для забезпечення виняткової смуги пропускання та роздільної здатності. З аналоговою смугою пропускання 5 GHz, вбудованими можливостями Clock Data Recovery (CDR) та чотирма одночасно оцифрованими каналами, цей осцилограф спеціально розроблений для телекомунікацій, валідації високошвидкісного цифрового дизайну та аналізу цілісності сигналу.

Основні характеристики

• Смуга пропускання: DC до 5 GHz
• Канали: 4 (одночасна оцифровка всіх каналів)
• Дозвіл ADC: 12-бітний
• Вибірка в реальному часі: 500 MS/s на канал
• Вибірка еквівалентного часу: До 1 TS/s (дозвіл 1 ps)
• Час наростання: ≤70 ps
• Clock Data Recovery: Відновлення часу 6,5 Mb/s до 5 Gb/s
• Вихід годинника: Half-full-rate, 3,25 MHz до 2,5 GHz
• Пам'ять: 250 kS довжина сліду, до 1024 сегментів для захоплення імпульсних сигналів
• Тестування: Імпульс, oko та маска тестування від 45 ps до 11 Gb/s
• Інтерфейс: USB-підключений із програмним забезпеченням PicoSample 4 на базі Windows

Застосування

• Аналіз та валідація протоколу послідовних даних високої швидкості
• Характеризація цілісності сигналу та діаграма ока
• Вимірювання часу та відновлення годинника
• Тестування відповідності стандартам цифрових комунікацій
• Аналіз сигналу на місцях та на лавці

Комплектація

• Програмне забезпечення PicoSample 4 (постачається на USB-накопичувачі з безкоштовними оновленнями)
• Блок живлення 12 В з гніздом IEC
• Три локалізовані кабелі мережі IEC
• USB кабель, 1,8 м
• PicoWrench (комбінований N / SMA / PC3.5 / K)
• LAN кабель, 1 м
• Коробка зберігання та перенесення
• Посібник швидкого старту
