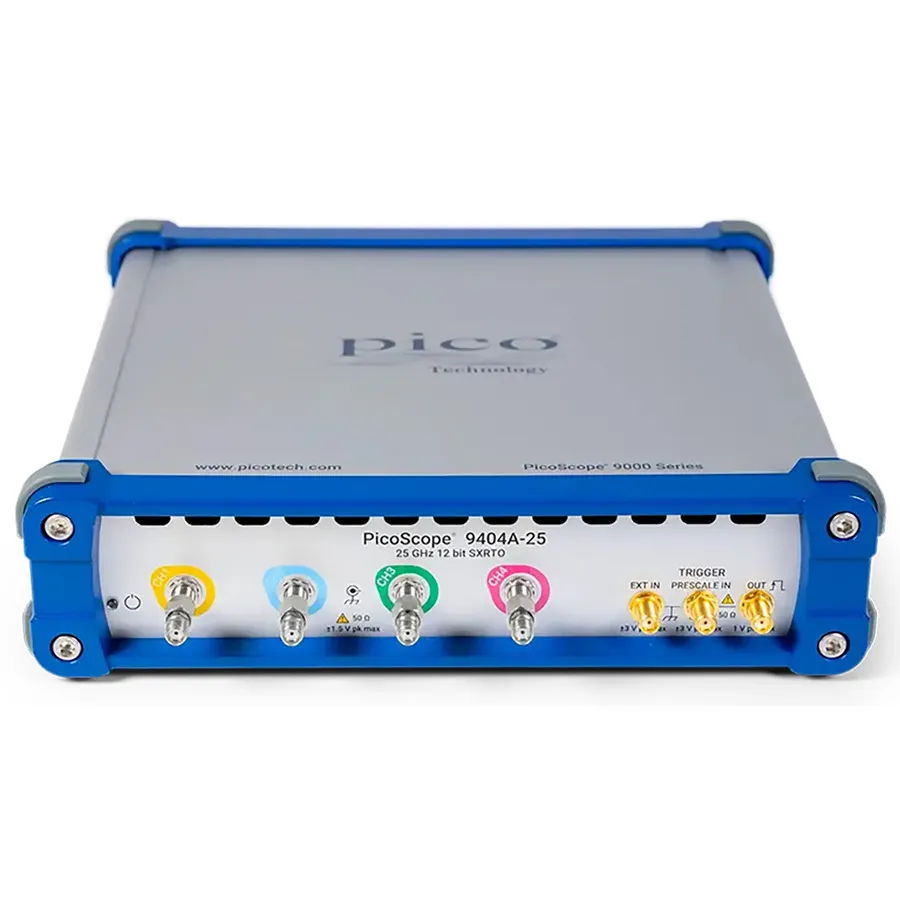

Pico Technology 9404A-25 Oscilloscope

Огляд

Pico Technology 9404A-25 — це осцилограф із розширеним еквівалентним часом з пропускною здатністю 25 ГГц та чотирма вхідними каналами 50 Ом. Він поєднує вибірку в реальному часі та еквівалентній часі для точного виміру високошвидкісних аналогових і цифрових сигналів з часом переходу 14 пікосекунд.

Основні характеристики

• Пропускна здатність 25 ГГц на 4 одночасних каналах
• ADC розділення 12 біт з вибіркою в реальному часі 500 МВ/с
• Випадкова вибірка еквівалентного часу до 5 ТС/с з роздільною здатністю 0,2 пс
• Час переходу 14 пікосекунд
• 50-омні вхідні канали з узгодженим імпедансом
• Прямий тригер до 2,5 ГГц та зовнішній масштабований тригер до 20 ГГц
• Опціональний тригер відновлення годинника до 11,3 Гб/с
• Програмне забезпечення PicoSample 4 з 175+ вбудованими масками вимірювання
• До 250 кС спільної пам'яті з мінімальною часовою роздільною здатністю 10 пс/дел

Застосування

• Тестування, обслуговування та виробництво телекому та радара
• Тестування оптичного волокна, приймачів та лазерів
• Вимірювання RF та мікрохвильових хвиль
• Вимірювання гігабітних цифрових систем
• Характеризація сигналу, ока, імпульсу та характеристик
• Аналіз відновлення годинника та даних до 11,3 Гб/с
• Тестування діаграм очей та масок до 16 Гб/с
• Прецизійний часовий і фазовий аналіз
• Проектування та характеризація цифрових систем
• Тестування протоколів Ethernet, HDMI, PCI, SATA та USB 2.0
• Характеризація напівпровідників

Комплектація

• Програмне забезпечення PicoSample 4 на USB-накопичувачі
• Посібник швидкого старту
• Блок живлення 12 В з розеткою IEC
• 4 локалізовані кабелі живлення IEC (США, Великобританія, Австралія, ЄС)
• Кабель USB (1,8 м)
• Комбінований ключ PicoWrench (N/SMA/PC3.5/K)
• Кейс для зберігання та переносу
• Кабель LAN (1 м)
