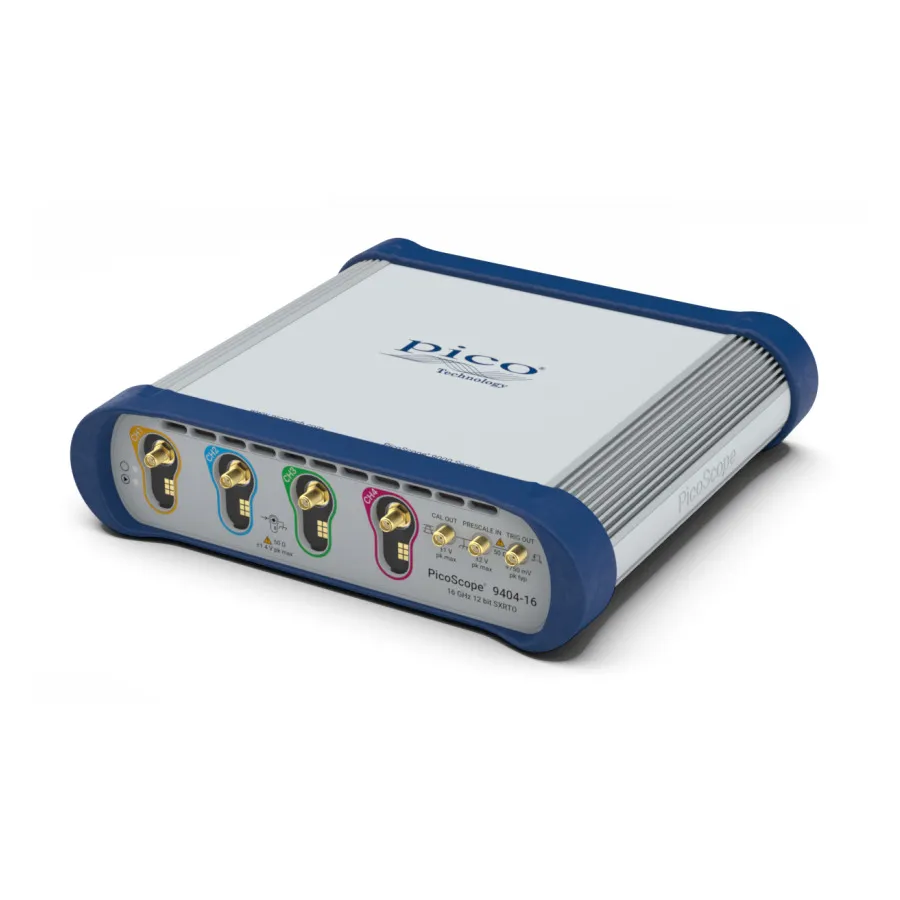

Pico Technology 9404-16 CDR Oscilloscope

Огляд

Pico Technology 9404-16 CDR — це осцилограф із розширеним еквівалентним часом з пропускною здатністю 16 ГГц та чотирма вхідними каналами 50 Ом. Він поєднує вибірку в реальному часі та еквівалентній часі для точного виміру та відображення високошвидкісних аналогових і цифрових сигналів, ідеальний для застосувань, які вимагають характеризації імпульсів до 22 пікосекунд або аналізу діаграм очей годинника/даних.

Основні характеристики

• Пропускна здатність від постійного струму до 16 ГГц на 4 одночасних каналах
• ADC розділення 12 біт з вибіркою в реальному часі 500 МВ/с
• Випадкова вибірка еквівалентного часу до 2,5 ТС/с з роздільною здатністю тригера 0,4 пс
• Інтегрована функція відновлення годинника та даних (CDR) до 8 Гб/с
• Вхідні канали з узгодженим імпедансом 50 Ом
• Вбудований тригер на кожному каналі з попередньою вибіркою
• Програмне забезпечення PicoSample 4 з сенсорним інтерфейсом та підтримкою дисплеїв 4K
• До 250 кС спільної пам'яті слідової довжини

Застосування

• Тестування, обслуговування та виробництво телекому та радара
• Тестування оптичного волокна, приймачів та лазерів
• Вимірювання RF та мікрохвильових хвиль
• Характеризація гігабітних цифрових систем
• Аналіз сигналу, ока, імпульсу та характеристик
• Прецизійне вимірювання часу та фази
• Валідація проектування цифрових систем
• Тестування діаграм очей та масок до 8 Гб/с
• Аналіз протоколів Ethernet, HDMI, PCI, SATA та USB 2.0
• Характеризація напівпровідників

Комплектація

• Програмне забезпечення PicoSample 4 на USB-накопичувачі
• Посібник швидкого старту
• Блок живлення 12 В з розеткою IEC
• 3 локалізовані кабелі живлення IEC
• Кабель USB (1,8 м)
• Комбінований ключ PicoWrench (N/SMA/PC3.5/K)
• Кейс для зберігання та переносу
• Кабель LAN (1 м)
