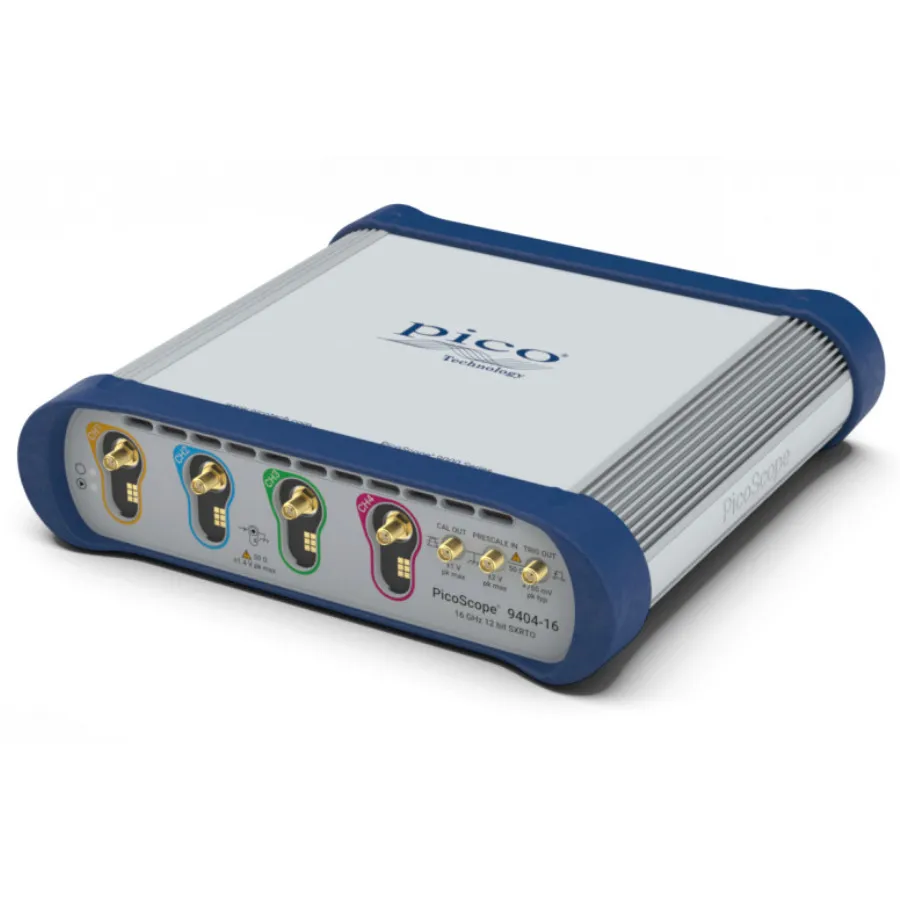

Pico Technology 9404-16 PC USB Oscilloscope

Огляд

Pico Technology 9404-16 — це USB осцилограф на ПК типу SXRTO з пропускною здатністю 16 GHz та 4 каналами для одночасного захоплення та аналізу сигналів високої швидкості. З роздільною здатністю 12-бітного ADC, 500 MS/s Real-time дискретизацією це найвищий зі смугою модель у серії 9400, ідеальна для вимогливих вимірювань RF, мікрохвильових та гігабітових цифрових систем.

9404-16 забезпечує чотири ідентичні канали для порівняння багатоканальних сигналів та синхронізованих вимірювань з роздільною здатністю розміщення тригера 0.4 ps. Архітектура дискретизації розширена забезпечує захоплення імпульсів та переходів до 22 ps та захоплення імпульсу до 45 ps. Включене програмне забезпечення PicoSample 4 забезпечує роботу з сенсорним екраном та розширені опції спускового механізму з опціональною функцією Clock Recovery 5 або 8 Gb/s.

Основні характеристики

• Пропускна здатність DC до 16 GHz з 50 Ohm входами SMA(f)
• 4 ідентичні канали, оцифровані одночасно
• 12-бітна роздільна здатність ADC з пам'яттю до 250 кВ
• Real-time дискретизація 500 MS/s на канал, випадкова дискретизація до 2.5 TS/s
• Роздільна здатність розміщення тригера 0.4 ps
• Захоплення імпульсів та переходів до 22 ps, імпульсів до 45 ps
• Вбудований тригер на кожному каналі 2.5 GHz
• Зовнішній вхід передатного тригера до 16 GHz
• Програмне забезпечення PicoSample 4 з інтерфейсом 4K
• Чотири незалежні канали масштабування до 0.4 ps
• Опціональна Clock Recovery 5 або 8 Gb/s з виходами даних
• Синхронізовані вимірювання на всіх чотирьох каналах

Застосування

• Тестування телекомунікаційних та радарних систем
• Тестування волоконної оптики та лазерів
• RF та мікрохвильові вимірювання гігабітових систем
• Характеристика сигналу та імпульсів
• Прецизійний аналіз часу та фази
• Проектування цифрових систем
• Тестування діаграм ока до 8 Gb/s
• Clock and Data Recovery до 8 Gb/s
• Тестування інтерфейсів (Ethernet, HDMI, PCI, SATA, USB 2.0)
• Характеристика напівпровідників

Комплектація

• Осцилограф серії PicoScope 9400 типу SXRTO
• Програмне забезпечення PicoSample 4
• Джерело живлення 12 В з розеткою IEC
• 3 локалізовані мережні кабелі IEC
• USB кабель, 1.8 м
• Комбінований ключ PicoWrench N/SMA/PC3.5/K
• Сумка для зберігання та перенесення
• LAN кабель, 1 м
