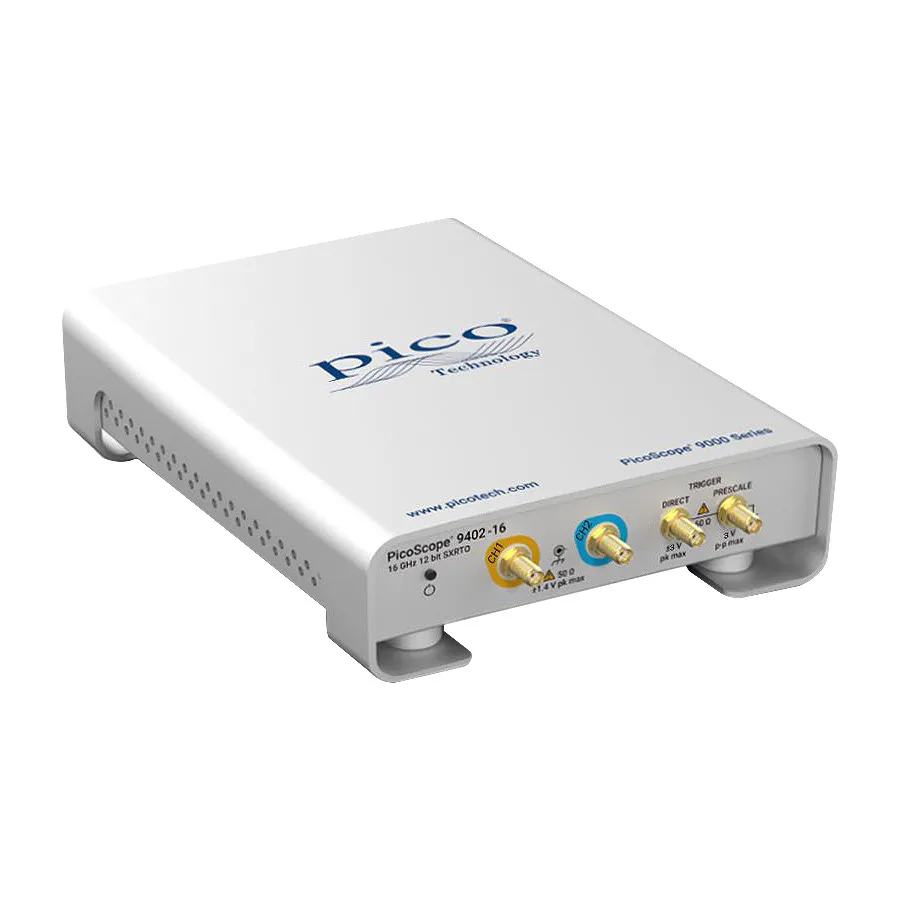

Pico Technology 9402-16 CDR PC USB Oscilloscope

Огляд

Pico Technology 9402-16 CDR — це USB осцилограф на ПК типу SXRTO з інтегрованою функцією Clock and Data Recovery (CDR). Розроблений для аналізу та вимірювання сигналів високої швидкості, він має пропускну здатність 16 GHz, 2 канали, роздільну здатність 12-бітного ADC й ідеальний для застосувань у телекомунікаціях, де критична синхронізація.

9402-16 CDR має випадкову дискретизацію до 2.5 TS/s з роздільною здатністю розміщення тригера 0.4 ps. Функція CDR забезпечує видобування годинника та даних до 8 Gb/s. Включене програмне забезпечення PicoSample 4 забезпечує роботу з сенсорним екраном та розширені опції спускового механізму.

Основні характеристики

• Пропускна здатність DC до 16 GHz з 50 Ohm входами SMA(f)
• 2 ідентичні канали, оцифровані одночасно
• 12-бітна роздільна здатність ADC з пам'яттю до 250 кВ
• Real-time дискретизація 500 MS/s на канал, випадкова дискретизація до 2.5 TS/s
• Роздільна здатність розміщення тригера 0.4 ps
• Інтегрована Clock and Data Recovery до 8 Gb/s
• Відновлений годинник та дані на виходах SMA
• Вбудований тригер на кожному каналі 2.5 GHz
• Програмне забезпечення PicoSample 4 з інтерфейсом 4K
• Чотири незалежні канали масштабування до 0.4 ps

Застосування

• Тестування телекомунікаційних та радарних систем
• Тестування волоконної оптики та лазерів
• RF та мікрохвильові вимірювання гігабітових систем
• Тестування Clock and Data Recovery до 8 Gb/s
• Характеристика сигналу та імпульсів
• Прецизійний аналіз часу та фази
• Проектування цифрових систем
• Тестування діаграм ока до 8 Gb/s
• Тестування інтерфейсів (Ethernet, HDMI, PCI, SATA, USB 2.0)
• Характеристика напівпровідників

Комплектація

• Осцилограф серії PicoScope 9400 типу SXRTO
• Програмне забезпечення PicoSample 4
• Джерело живлення 12 В з розеткою IEC
• 3 локалізовані мережні кабелі IEC
• USB кабель, 1.8 м
• Комбінований ключ PicoWrench N/SMA/PC3.5/K
• Сумка для зберігання та перенесення
