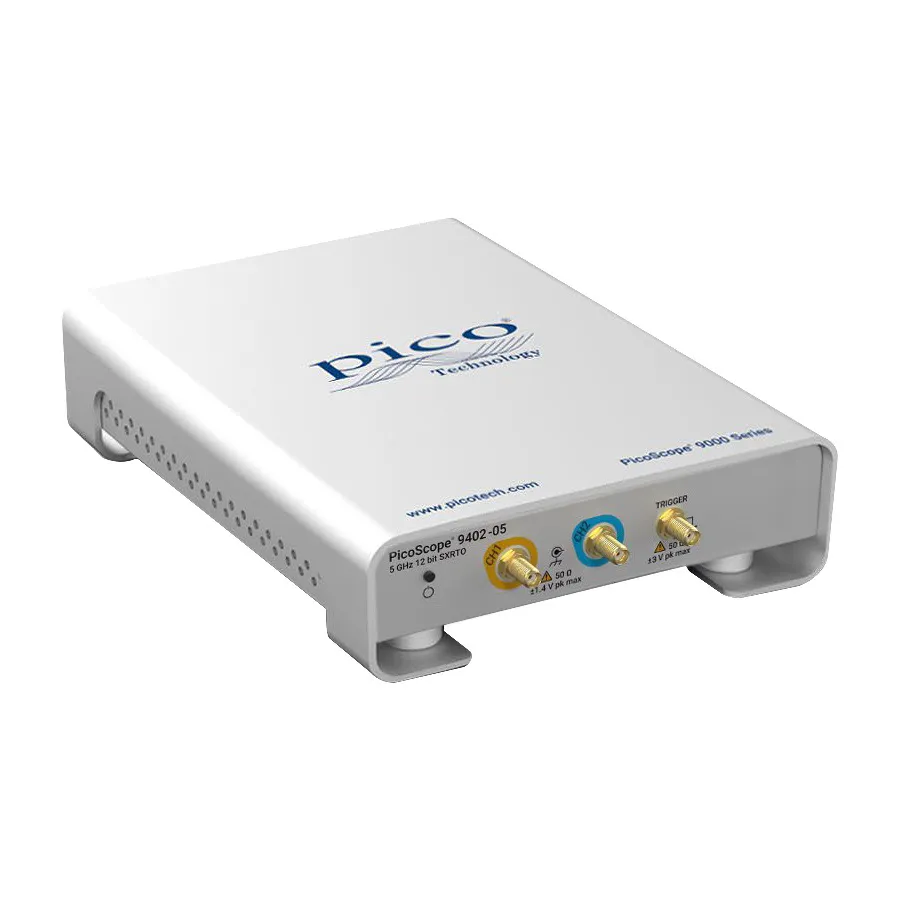

Pico Technology 9402-05 CDR PC USB Oscilloscope

Огляд

Pico Technology 9402-05 CDR - це осцилограф із розширеною дискретизацією реального часу (SXRTO) з інтегрованими можливостями відновлення синхронізації та даних. Цей варіант поєднує високопропускне вимірювання з функціональністю CDR, що робить його ідеальним для телекомунікацій, високошвидкісних цифрових систем та характеризації каналів передачи даних, де відновлення синхронізації та аналіз діаграми ока є важливими.

Основні характеристики

• 5 GHz DC пропускна спроможність із 50 Ohm вхідними каналами
• 2 канали, всі дискретизуються одночасно
• 12-бітна роздільна здатність АЦП
• Дискретизація у реальному часі: 500 MS/s на канал одночасно
• Випадкова дискретизація: до 1 TS/s із роздільною здатністю запуску 1 ps
• Clock and Data Recovery (CDR) до 8 Gb/s
• Вбудований внутрішній тригер на кожному каналі
• До 250 kS спільної пам'яті
• Програмне забезпечення PicoSample 4, сумісне з сенсорним екраном
• Виходи відновленої синхронізації та даних на розєм SMA
• Тестування діаграми ока та маски до 8 Gb/s

Застосування

• Тестування, обслуговування та виробництво телекомунікацій та радіолокації
• Clock and Data Recovery до 8 Gb/s
• Характеризація високошвидкісних цифрових та каналів передачи даних
• Тестування діаграми ока, маски та граничних значень до 8 Gb/s
• Тестування Ethernet, HDMI, PCI, SATA та USB 2.0
• Тестування цілісності сигналу та попередньої відповідності
• Тестування оптичного волокна та приймача
• RF та мікрохвильові вимірювання
• Характеризація напівпровідника
• Аналіз точності синхронізації та фази

Комплектація

• PicoScope 9400 Series sampler-extended real-time oscilloscope (SXRTO) з CDR
• PicoSample 4 software на USB flash
• Посібник швидкого старту
• 12 V джерело живлення, IEC вхід
• 3 x локалізовані IEC кабелі живлення
• USB кабель, 1.8 м
• PicoWrench N / SMA / PC3.5 / K комбінований ключ
• Корпус для зберігання / носіння
• LAN кабель, 1 м
