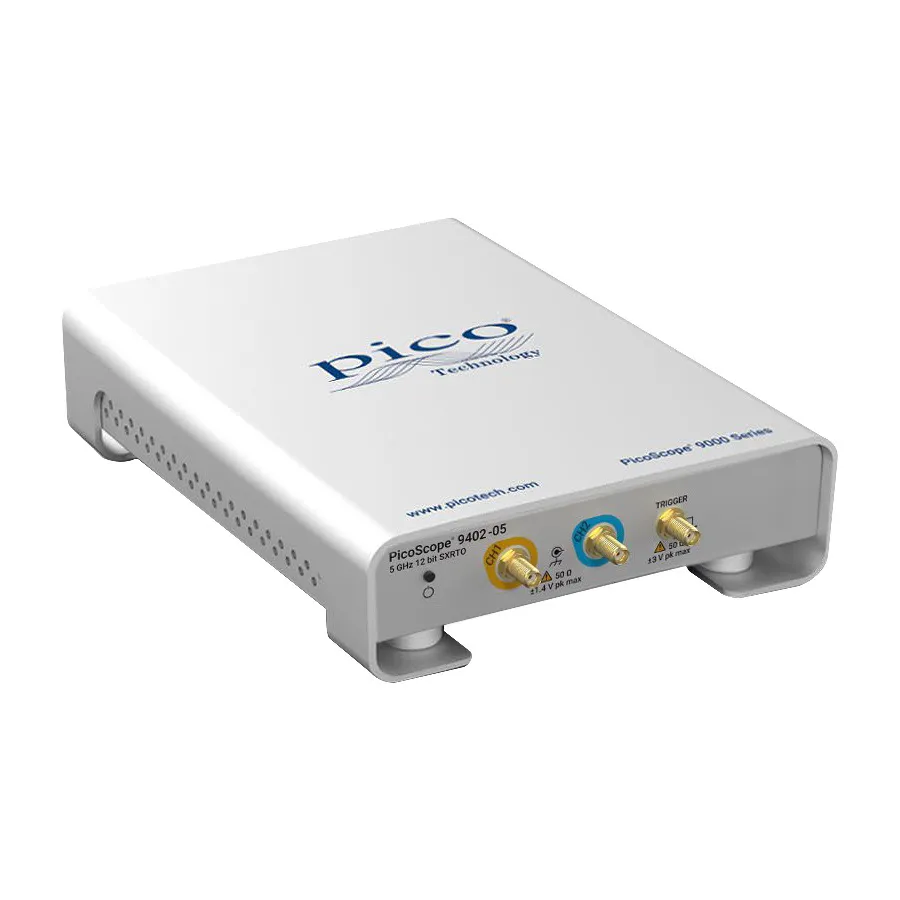

Pico Technology 9402-05 PC USB Oscilloscope

Огляд

Pico Technology 9402-05 осцилограф із розширеною дискретизацією реального часу (SXRTO) з високопропускними можливостями вимірювання для аналізу високошвидкісних аналогових та цифрових сигналів. Ідеально підходить для телекомунікаційних, RF-інженерних та застосувань характеризації цифрових систем, він захоплює точні переходи сигналу та інформацію про синхронізацію з дозволом пікосекунди.

Основні характеристики

• 5 GHz DC пропускна спроможність із 50 Ohm вхідними каналами
• 2 канали, всі дискретизуються одночасно
• 12-бітна роздільна здатність АЦП
• Дискретизація у реальному часі: 500 MS/s на канал одночасно
• Випадкова дискретизація: до 1 TS/s із роздільною здатністю запуску 1 ps
• До 250 kS спільної пам'яті
• Вбудований внутрішній тригер на кожному каналі
• Можливість попередньо запускаємої випадкової дискретизації
• Програмне забезпечення PicoSample 4, сумісне з сенсорним екраном
• Дисплей, що змінюється в розмірі, для моніторів 4K та мультимоніторних установок
• Чотири незалежні канали масштабування з роздільною здатністю 0.4 ps

Застосування

• Тестування, обслуговування та виробництво телекомунікацій та радіолокації
• Тестування оптичного волокна, приймача та лазера
• Вимірювання RF, мікрохвильових та гігабітних цифрових систем
• Характеризація сигналу, ока, імпульсу та імпульсу
• Аналіз точності синхронізації та фази
• Проектування та характеризація цифрових систем
• Тестування діаграми ока, маски та граничних значень до 8 Gb/s
• Тестування Ethernet, HDMI, PCI, SATA та USB 2.0
• Характеризація напівпровідника
• Тестування цілісності сигналу та попередньої відповідності

Комплектація

• PicoScope 9400 Series sampler-extended real-time oscilloscope (SXRTO)
• PicoSample 4 software на USB flash
• Посібник швидкого старту
• 12 V джерело живлення, IEC вхід
• 3 x локалізовані IEC кабелі живлення
• USB кабель, 1.8 м
• PicoWrench N / SMA / PC3.5 / K комбінований ключ
• Корпус для зберігання / носіння
