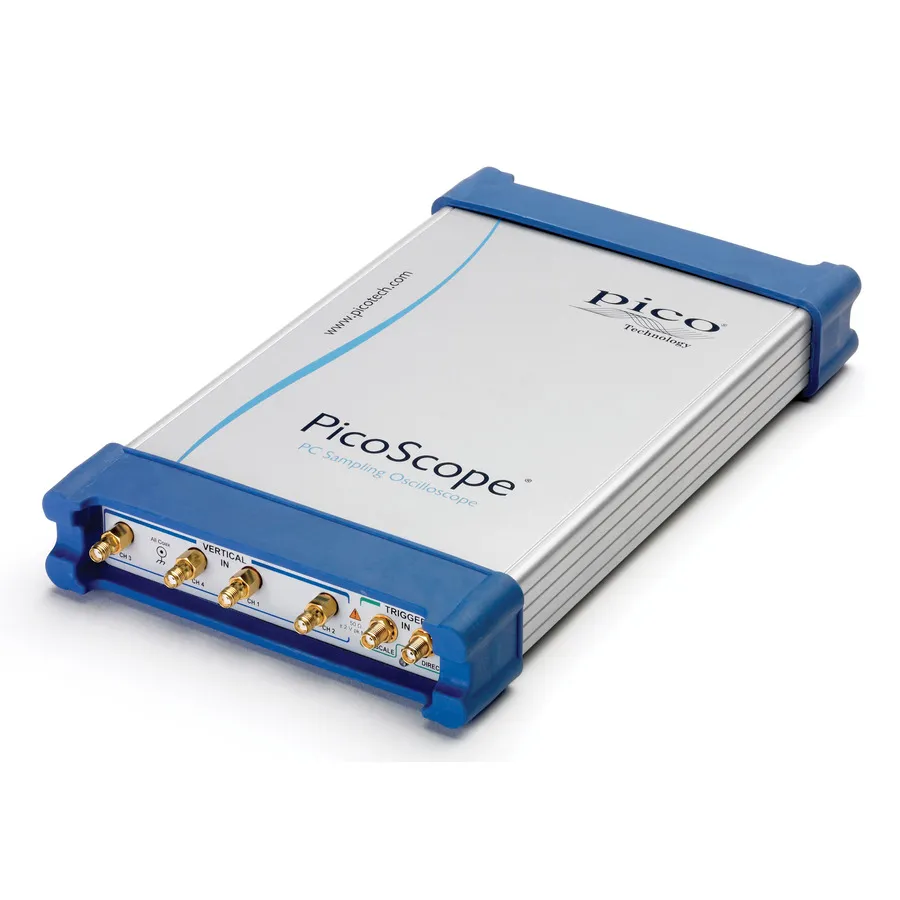

Pico Technology 9341-20 PC USB Oscilloscope

Огляд

Pico Technology 9341-20 — зразковий осцилоскоп на базі ПК серії PicoScope 9300, призначений для захоплення та аналізу високочастотних сигналів. Забезпечує пропускну здатність 20 GHz з винятково низьким джитером дискретизації та часовою роздільною здатністю 64 fs для захоплення швидких перехідних процесів та послідовних схем передачи даних.

Основні характеристики

• Пропускна здатність 20 GHz з 2-канальною конфігурацією
• 16-бітна вертикальна роздільна здатність з частотою дискретизації до 1 MS/s
• Часова роздільна здатність 64 fs для послідовної дискретизації перехідних сигналів
• Можливості тригеризації 15 GHz з попереднім масштабуванням та 2.5 GHz прямого тригера
• Відновлення хронометражу 11.3 Gb/s для послідовних даних та аналізу високошвидкісних протоколів
• Тестування діаграм ока та маски до 16 Gb/s з фіксацією послідовності
• USB з'єднання з інтуїтивним інтерфейсом на базі Windows
• Динамічний діапазон понад 60 дБ та довжина трасування до 32 кС

Застосування

• Проектування телекомунікацій та радара, тестування та виробництво
• Характеризація оптичного волокна, приймачів та лазерів
• Вимірювання RF та мікрохвильових систем
• Аналіз послідовних протоколів (Ethernet, HDMI, USB, PCI, SATA)
• Характеризація напівпровідникових приладів
• Аналіз TDR/TDT кабелів, з'єднувачів та друкованих плат

Комплектація

• CD з програмним забезпеченням PicoSample 3
• Посібник швидкого старту
• Універсальне джерело живлення 12V
• USB кабель (1.8 м)
• LAN кабель (1 м)
• 18 GHz 50 Ohm SMA адаптер із захистом з'єднувача (TA170)
• PicoWrench
• Чохол для зберігання та переносити
