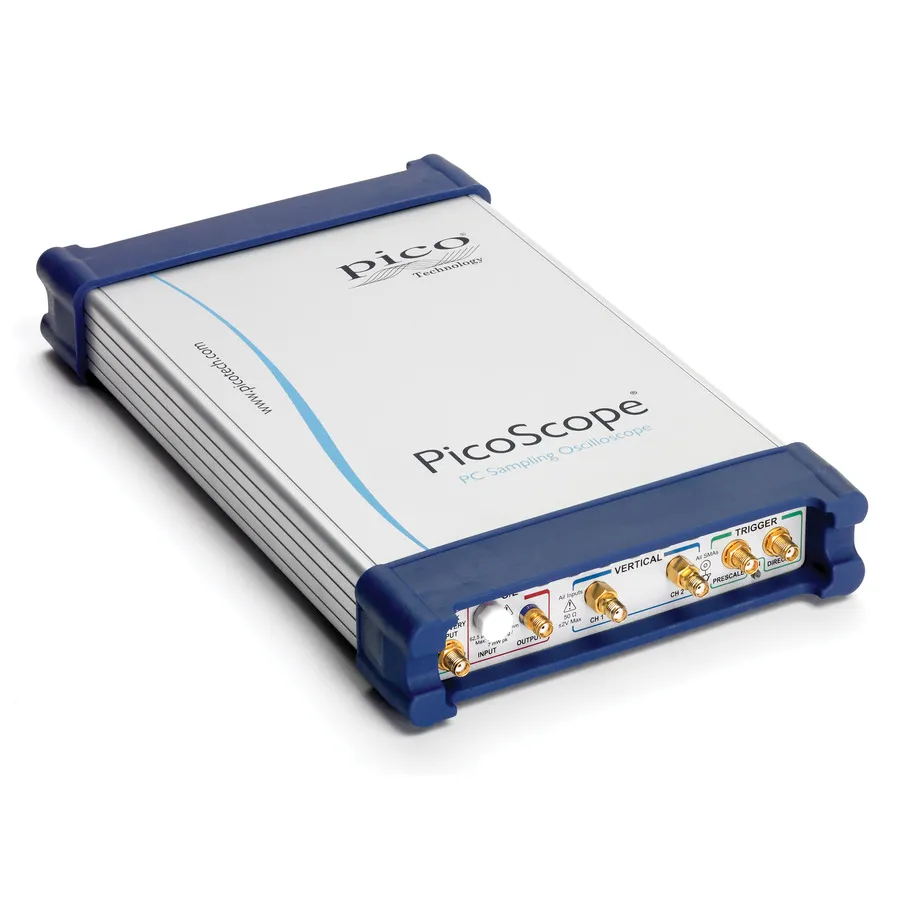

Pico Technology 9321-20 PC USB Oscilloscope

Огляд

PicoScope 9300 Series 9321-20 — це высокошвидкісний ПК-осцилограф на основі дискретизації, призначений для телекомунікацій, радара, оптичних та RF застосувань. Ця модель на 20 ГГц захоплює хвильові форми з частотою до 1 MS/s, дозволом часу 64 fs та 16-бітною вертикальною розділюючою здатністю, забезпечуючи оновлення слідів із динамічним діапазоном понад 60 дБ та довжиною слідів до 32 кS.

Основні характеристики

• Смуга пропускання 20 ГГц з 2-канальною конфігурацією
• 16-бітний АЦП 1 MS/s з послідовною дискретизацією 15 TS/s
• Відновлення синхронізації 11.3 Gb/s та можливість тригера 15 ГГц
• Тестування діаграм та маски до 16 Gb/s з блокуванням шаблону до 223-1
• Опціональний оптико-електричний перетворювач 9.5 ГГц
• Інтегрований генератор кроків TDR/TDT для аналізу кабелів та мереж

Застосування

• Тестування, обслуговування та виробництво телекомунікацій та радара
• Тестування оптичних волокон, приймачів та лазерів
• Вимірювання RF, мікрохвильових та гігабітних цифрових систем
• Аналіз високошвидкісних протоколів: Ethernet, HDMI, USB, PCI, SATA
• Характеризація напівпровідникових приладів
• Аналіз TDR/TDT кабелів, розʹємів, задпанелей та друкованих плат

Комплектація

• PicoScope 9300 Series ПК-осцилограф на основі дискретизації
• Програмне забезпечення PicoSample 3
• Керівництво швидкого старту та утиліта PicoWrench
• Універсальний блок живлення 12 В з локалізованим мережевим кабелем
• Кабель USB (1.8 м) та кабель LAN (1 м)
• Адаптери-збережувачі роз'єму SMA(m-f) 18 ГГц 50 Ом (TA170) встановлені на кожному вході
• Кейс для зберігання та носіння
