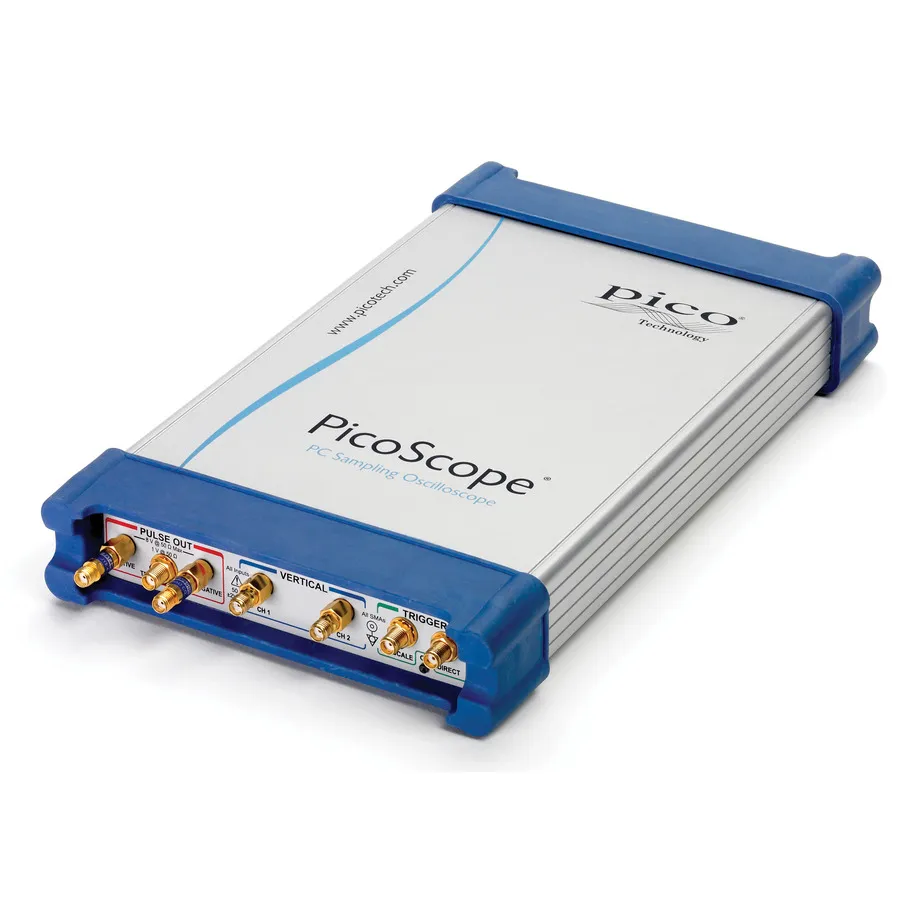

Pico Technology 9311-20 PC USB Oscilloscope

Огляд

Pico Technology 9311-20 — це 20GHz осцилограф на базі ПК з 2 каналами, розроблений для аналізу та характеристики високошвидкісних сигналів. Частина серії PicoScope 9300, він забезпечує розділення по вертикалі 16-bit, точність синхронізації до 64 fs та вибіркування до 1 MS/s. Прилад захоплює хвилі з низьким джитером та точною синхронізацією, підтримуючи вимірювання перехідних процесів до 14 ps, з динамічним діапазоном понад 60 дБ та довжиною трасування до 32 kS.

Основні характеристики

• Пропускна здатність 20GHz з точністю синхронізації 64 fs
• 2-канальна конфігурація з розділенням 16-bit по вертикалі
• Вибіркування до 1 MS/s послідовно з розділенням 64 fs
• Інтегрований TDR/TDT генератор імпульсів з вихідною напругою 2,5–7 В та точністю 60 ps
• Синхронізація до 15 GHz та прямої синхронізації 2,5 GHz з відновленням частоти 11,3 Gb/s
• Eye та маскові тести до 16 Gb/s з можливістю блокування шаблону
• Інтерфейс Windows з інтуїтивними елементами керування та комплексними вбудованими вимірюваннями
• Динамічний діапазон 60 дБ з гістографією та редагованою бібліотекою масок даних

Застосування

• Тестування, обслуговування та виробництво в галузі телекомунікацій та радарів
• Тестування оптичного волокна, приймачів та лазерів
• Вимірювання систем RF, мікрохвилі та гігабітних цифрових систем
• Аналіз високошвидкісних протоколів (Ethernet, HDMI, USB, PCI, SATA)
• Характеристика напівпровідникових пристроїв
• Аналіз TDR/TDT кабелів, роз'ємів, тильних панелей та плат

Комплектація

• ПО PicoSample 3 на CD
• Посібник швидкого старту
• Блок живлення 12 В універсальний
• Локалізований мережевий кабель
• USB кабель, 1,8 м
• LAN кабель, 1 м
• Інструмент PicoWrench
• Кейс для зберігання та перенесення
• SMA адаптер роз'єму 18 GHz 50 Ohm (TA170) x2
