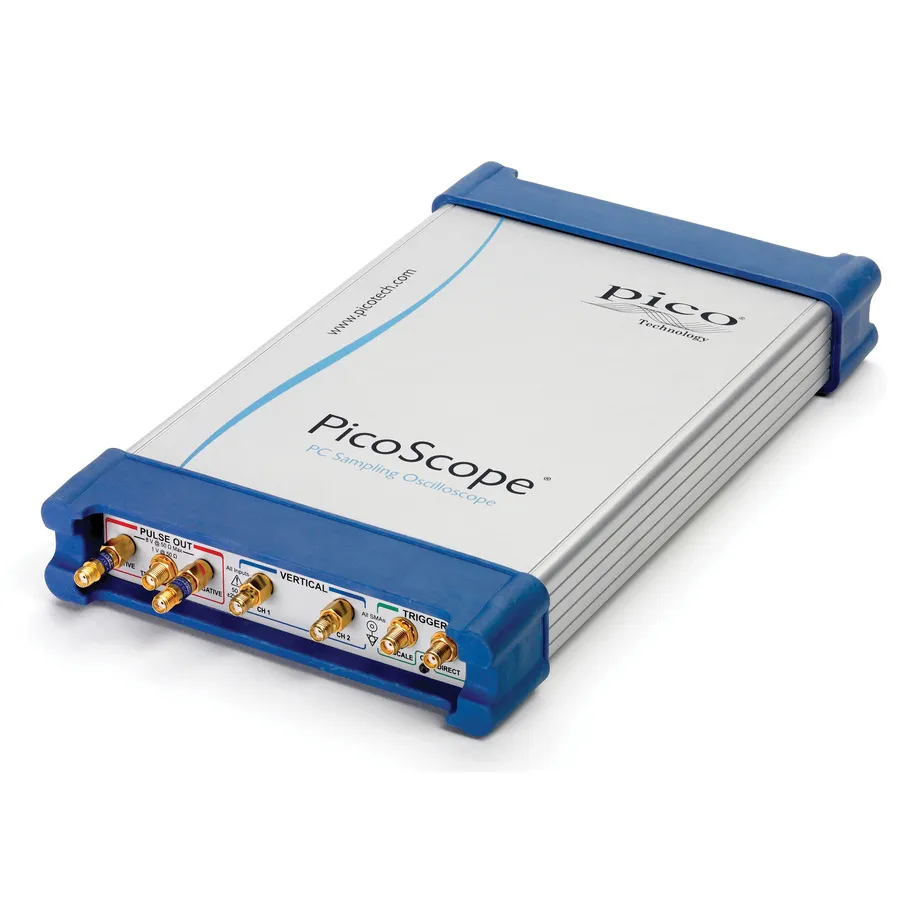

Pico Technology 9302-20 PC USB Oscilloscope

Огляд

Pico Technology 9302-20 — це високошвидкісний осцилограф із пропускною спроможністю 20GHz та вбудованою функцією восстановління даних та тактування (CDR), розроблений для продвинутих вимірювань високошвидкісних послідовних даних та RF. Він забезпечує 2 канали, частоту дискретизації 1MS/s та 16-розрядну вертикальну роздільну здатність.

Основні характеристики

• Пропускна спроможність 20GHz з CDR до 11.3Gb/s
• 2 канали з дискретизацією 1MS/s та точністю синхронізації 64fs
• 16-розрядна вертикальна роздільна здатність та динамічний діапазон 60dB
• Пряма синхронізація 2.5GHz та prescaled синхронізація 15GHz
• Тестування очей та масок до 16Gb/s із блокуванням узору
• Windows інтерфейс з підтримкою сенсорного управління

Застосування

• Характеризація та налагодження високошвидкісних послідовних даних
• Телекомунікаційне та радіолокаційне тестування
• Тестування оптичного волокна та трансивера
• RF та мікрохвильові вимірювання
• Тестування послідовного каналу Ethernet, HDMI, USB, PCI, SATA
• TDR/TDT аналіз кабелів, роз'ємів та друкованих схем

Комплектація

• Програмне забезпечення PicoSample 3
• Блок живлення 12V універсальний
• USB кабель (1.8м)
• LAN кабель (1м)
• 18GHz 50Ohm SMA адаптер роз'єму
• Футляр для зберігання та переносу
• Посібник швидкого старту та PicoWrench
