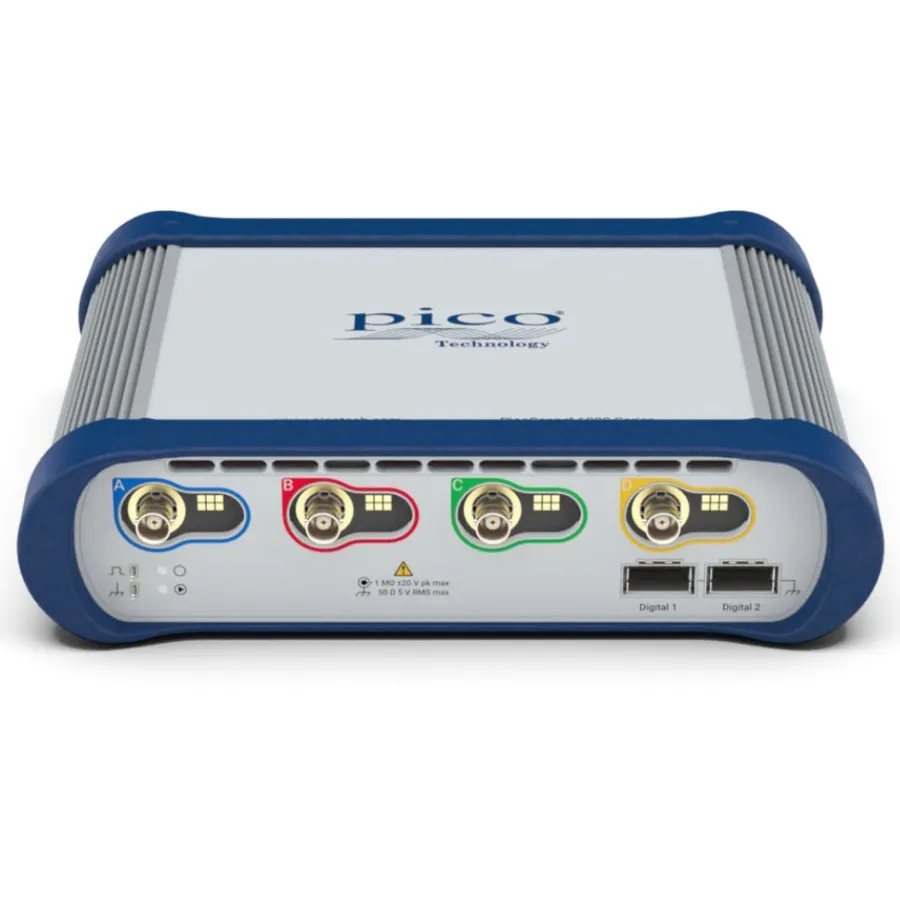

Pico Technology 6426E Digital Oscilloscope
Pico Technology 6426E цифровий осцилоскоп
Pico Technology 6426E is a 4-channel PC oscilloscope with 1 GHz bandwidth, 5 GS/s sampling, and flexible 8-12 bit resolution for high-speed signal analysis.
Деталі продукту
| Модель | 6426E |
| Виробник | Pico Technology |
| Категорія | PC Based Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Pico Technology 6426E — це 4-канальний PC-осцилоскоп із широкою смугою пропускання 1 GHz, який представляє найвищу продуктивність у 4-канальній серії PicoScope 6000E. Забезпечує частоту дискретизації 5 GS/s, пам'ять захоплення 4 GS та час наростання 350 ps при імпедансі 50 ом, дозволяючи захоплювати швидкі переходи з мінімальним спотворенням. Технологія FlexRes дозволяє гнучку вертикальну розділаючу здатність від 8 до 12 біт для оптимізації вимірювань.
Розроблений для інженерів, які працюють над авангардними високошвидкісними конструкціями, включаючи передові вбудовані системи, аналіз RF сигналів та високочастотну силову електроніку, 6426E забезпечує продуктивність лабораторного класу в USB-приладі. Комплексне програмне забезпечення включає 21 декодер серійного протоколу, розширене тригерування, FFT аналіз та сегментоване захоплення пам'яті.
Основні характеристики
- 4 аналогові канали з вхідними BNC, сумісними з датчиками x10
- Смуга пропускання 1 GHz для захоплення сигналів надвисокої швидкості
- Час наростання 350 ps при імпедансі 50 ом
- Дискретизація 5 GS/s з розділаючою здатністю 200 ps
- Пам'ять захоплення 4 GS для захоплення 200 ms хвиль на повній швидкості
- Вертикальна розділаюча здатність FlexRes 8-12 біт для оптимізованих вимірювань
- 21 декодер серійного протоколу для I2C, SPI, CAN, I2S та інших
- Розширені тригери на аналогових та цифрових каналах
- Аналізатор спектру FFT з високою частотною розділаючою здатністю
- Режими збереженості для виявлення перемінних сигналів
- Потокування USB 3.0 на швидкості понад 300 MS/s
Застосування
- Аналіз RF та мікрохвильових сигналів високої частоти
- Налагодження ультрашвидкісних цифрових схем
- Аналіз силової електроніки та коммутаційних перетворювачів
- Тестування телекомунікаційних та центрів даних сигналів
- Наукові дослідження, що вимагають ширини смуги рівня GHz
Комплектація
- 4 x датчики P2056 500 МГц 10:1 пасивні
- Універсальний адаптер живлення 12 В з кабелем IEC
- USB 3.0 кабель 1,8 м
- Сумка для зберігання та переносу
- Користувацький посібник
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Sampling Rate | 5 GS/s |
| Digital Channels | None |
| Memory | 4 Gpts |
| Type | DSO PC |
| Vertical Resolution | 12 bit |
| Series | PicoScope 6000E Series |
| Alternate Product Number | PQ311 |
