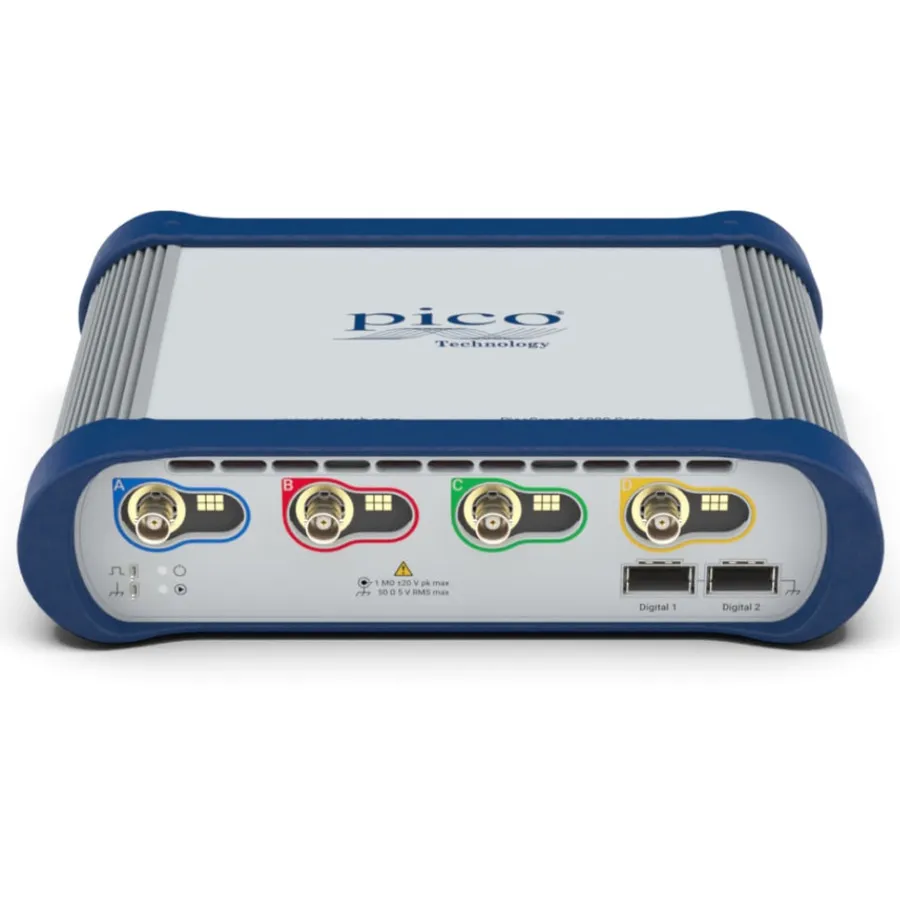

Pico Technology 6425E Digital Oscilloscope

Огляд

Pico Technology 6425E — це 4-канальний PC-осцилоскоп із смугою пропускання 750 МГц, розташований між моделями середньої та високої ширини смуги серії PicoScope 6000E. Забезпечує частоту дискретизації 5 GS/s, пам'ять захоплення 4 GS та технологію FlexRes для гнучкої вертикальної розділаючої здатності від 8 до 12 біт. З часом наростання 475 ps при імпедансі 50 ом захоплює швидкі переходи та деталі сигналу з чудовою точністю.

Ідеальний для інженерів, які займаються аналізом сигналів із помірно високою швидкістю, 6425E забезпечує продуктивність, необхідну для налагодження вбудованих систем, тестування силової електроніки та характеризації автомобільних сигналів, підтримуваний комплексним програмним забезпеченням PicoScope та 21 декодером серійного протоколу.

Основні характеристики

• 4 аналогові канали з вхідними BNC, сумісними з датчиками x10
• Смуга пропускання 750 МГц з селективними обмеженнями 20 МГц та 200 МГц
• Час наростання 475 ps при імпедансі 50 ом
• Дискретизація 5 GS/s з розділаючою здатністю 200 ps
• Пам'ять захоплення 4 GS для захоплення 200 ms хвиль
• Вертикальна розділаюча здатність FlexRes 8-12 біт для адаптивних вимірювань
• 21 декодер серійного протоколу для багатопротокольного аналізу
• Розширені тригери: edge, window, pulse width, dropout та logic
• Аналізатор спектру FFT та режими відображення збереженості
• Тестування лімітів маски та користувацькі сигналізатори

Застосування

• Налагодження цифрових та аналогових сигналів високої швидкості
• Аналіз джерел живлення та силової електроніки
• Тестування автомобільної електроніки та комунікацій
• Обробка сигналів та характеризація фільтрів
• Коореляція та аналіз часових параметрів багатоканальних сигналів

Комплектація

• 4 x датчики P2056 500 МГц 10:1 пасивні
• Універсальний адаптер живлення 12 В з кабелем IEC
• USB 3.0 кабель 1,8 м
• Сумка для зберігання та переносу
• Користувацький посібник
