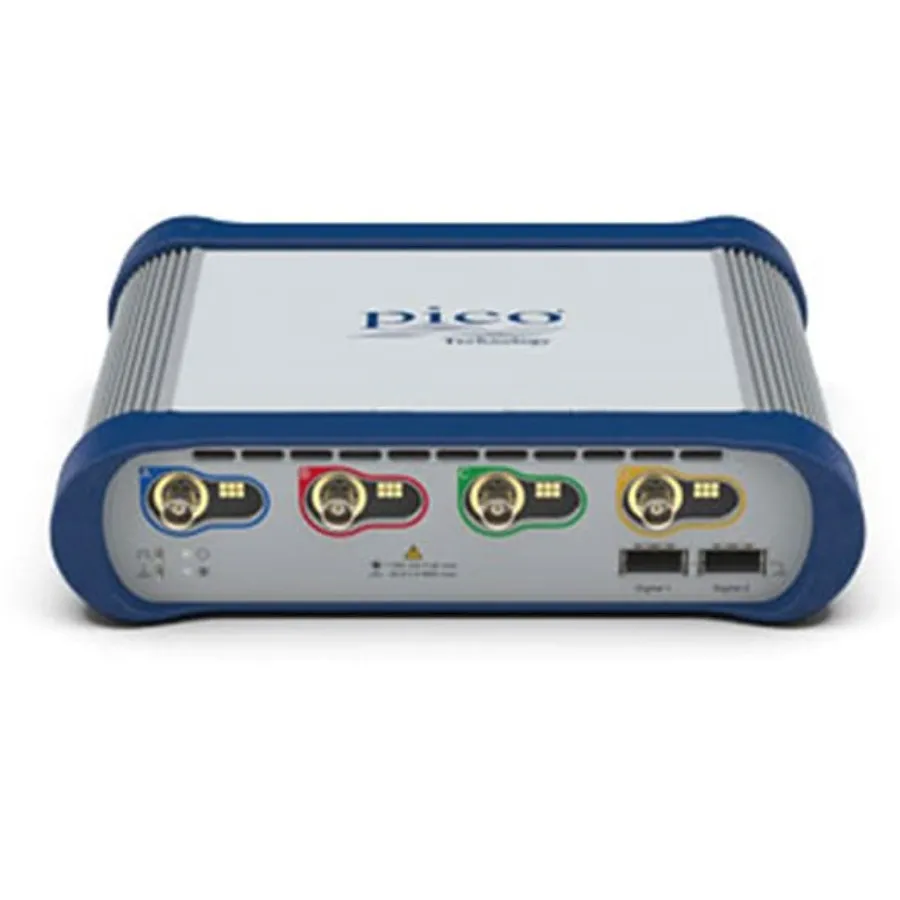

Pico Technology 6424E Digital Oscilloscope

Огляд

Pico Technology 6424E — це 4-канальний PC-осцилоскоп серії PicoScope 6000E. Із смугою пропускання 500 МГц і частотою дискретизації 5 GS/s забезпечує розділаючу здатність у часі 200 ps та підтримує 4 GS пам'яти захоплення. Технологія FlexRes забезпечує гнучку вертикальну розділаючу здатність від 8 до 12 біт, дозволяючи оптимізацію для максимальної швидкості дискретизації або точності вимірювань.

Розроблений для інженерів, які працюють із вбудованими системами, обробкою сигналів і силовою електронікою, 6424E поєднує глибоку пам'ять і високопродуктивну дискретизацію з комплексними інструментами аналізу програмного забезпечення. З'єднання USB 3.0 забезпечує швидке передавання хвиль і безперервне потокування на швидкості понад 300 MS/s.

Основні характеристики

• 4 аналогові канали з вхідними BNC, сумісними з датчиками x10
• Смуга пропускання 500 МГц з селективним обмеженням 20 МГц
• Дискретизація 5 GS/s з розділаючою здатністю 200 ps
• Пам'ять захоплення 4 GS для захоплення 200 ms хвиль
• Вертикальна розділаюча здатність FlexRes 8-12 біт для адаптивних вимірювань
• 21 декодер серійного протоколу для I2C, SPI, CAN та інших
• Розширені тригери: edge, window, pulse width та dropout
• Аналізатор спектру FFT для аналізу в частотній області
• Тестування лімітів маски та користувацькі сигналізатори
• Програмне забезпечення PicoScope 6, PicoLog та PicoSDK включені

Застосування

• Розроблення та налагодження високошвидкісних вбудованих систем
• Аналіз цілісності сигналу та тестування якості електроживлення
• Розроблення автомобільної електроніки
• Дослідження обробки сигналів
• Фізичні експерименти та моніторинг прискорювача частинок

Комплектація

• 4 x датчики P2056 500 МГц 10:1 пасивні
• Універсальний адаптер живлення 12 В з кабелем IEC
• USB 3.0 кабель 1,8 м
• Сумка для зберігання та переносу
• Користувацький посібник
