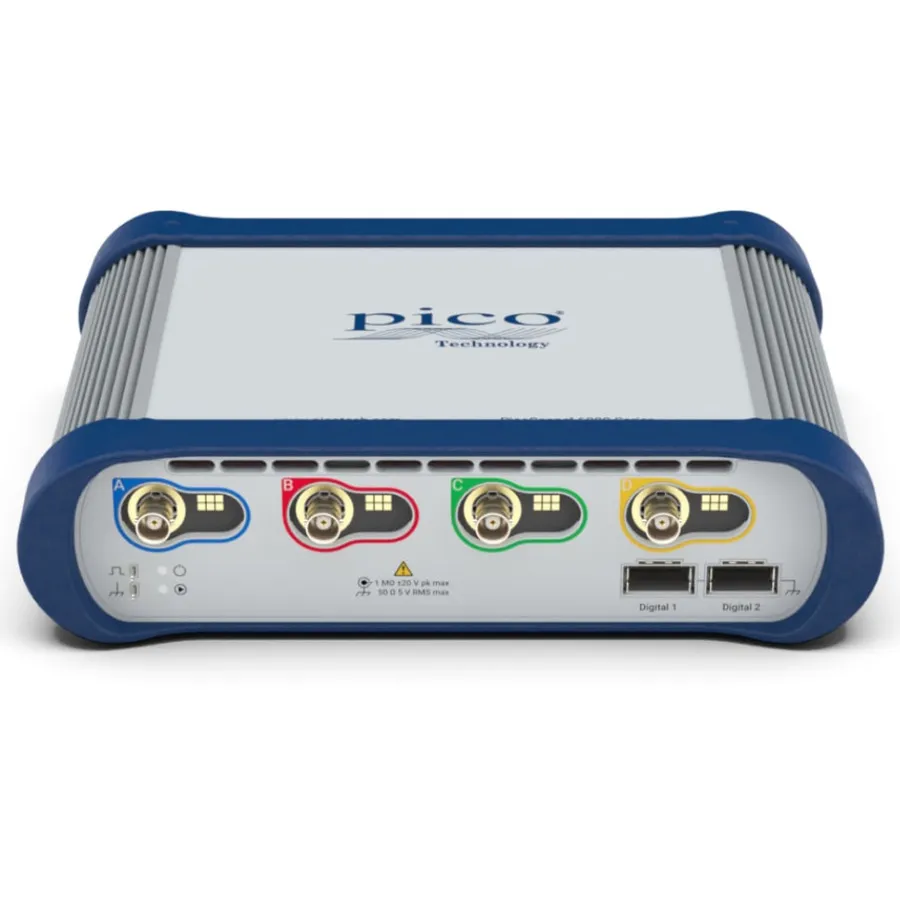

Pico Technology 6406E PC USB Oscilloscope

Огляд

Pico Technology 6406E — це USB осцилограф на базі ПК з пропускною здатністю 1 ГГц та 8-бітною вертикальною роздільною здатністю. Входить у серію PicoScope 6000E, забезпечує високопродуктивний захоплення сигналу з 4 аналоговими каналами та частотою дискретизації до 5 ГС/с. Ідеально підходить для інженерів-конструкторів, які працюють з вбудованими системами, обробкою сигналів, силовою електронікою, та дослідників, які потребують багатоканального аналізу високої продуктивності.

Основні характеристики

• Пропускна здатність 1 ГГц (–3 дБ)
• 4 аналогові канали з BNC(f) розʼємами
• 8-бітна вертикальна роздільна здатність
• Частота дискретизації 5 ГС/с з пам'яттю 2 ГС
• Час наростання < 350 пс (50Ω) / < 850 пс (Мегаом)
• Вибірний ліміт пропускної здатності: 20 МГц, 200 МГц
• Час захоплення 200 мс при 5 ГС/с
• Розширені тригери: edge, window, pulse width, level dropout, runt, logic
• 21 декодер/аналізатор послідовного протоколу
• Тестування маски та визначені користувачем тривоги
• Швидкість оновлення 300 000 сигналів на секунду

Застосування

• Проектування високопродуктивних вбудованих систем
• Обробка сигналів та силова електроніка
• Мехатроніка та автомобільне проектування
• Фізичні дослідження та експерименти на прискорювачах частинок
• Багатоканальний аналіз цілісності сигналу

Комплектація

• Пасивні зонди P2056 500 МГц 10:1 (4 шт.)
• Адаптер 12 В з універсальним входом
• Локалізований кабель IEC
• USB кабель (1,8 м)
• Кейс для зберігання/транспортування
• Посібник користувача
